Bir işletmenin elektrik faturasında çoğu zaman gözden kaçan, fakat yıl sonunda ciddi bir kalem oluşturan bir bileşen vardır: reaktif güç cezası. Bu cezanın kaynağı doğrudan tesisteki motorlardır. Her asenkron motor, içindeki manyetik alanı kurabilmek için şebekeden faydalı işe dönüşmeyen bir güç, yani reaktif güç çeker. İşte bu reaktif tüketim, ölçülüp belirli bir sınırın üzerine çıktığında faturaya ceza olarak yansır.

Bir motorun güç faktörü (cos φ), çektiği toplam görünür gücün ne kadarının gerçek işe dönüştüğünü gösterir. Güç faktörü düşük olan bir motor, aynı faydalı işi yapsa bile şebekeden orantısız biçimde fazla görünür güç çeker; bu da hem iletim kayıplarını artırır hem de reaktif cezayı doğurur. Önemli olan nokta şudur: aktif tüketim (kWh) hiç değişmese bile, düşük cos φ yüzünden işletme daha fazla ödeyebilir.

Bu yazıda güç faktörünün ne olduğunu, reaktif cezanın nasıl oluştuğunu, kompanzasyonun nasıl çalıştığını ve yüksek verimli IE4 motorların bu denklemde nasıl avantaj sağladığını mühendislik diliyle açıklıyoruz. Amacımız, görünmeyen bir maliyet kalemini görünür ve yönetilebilir hale getirmektir.

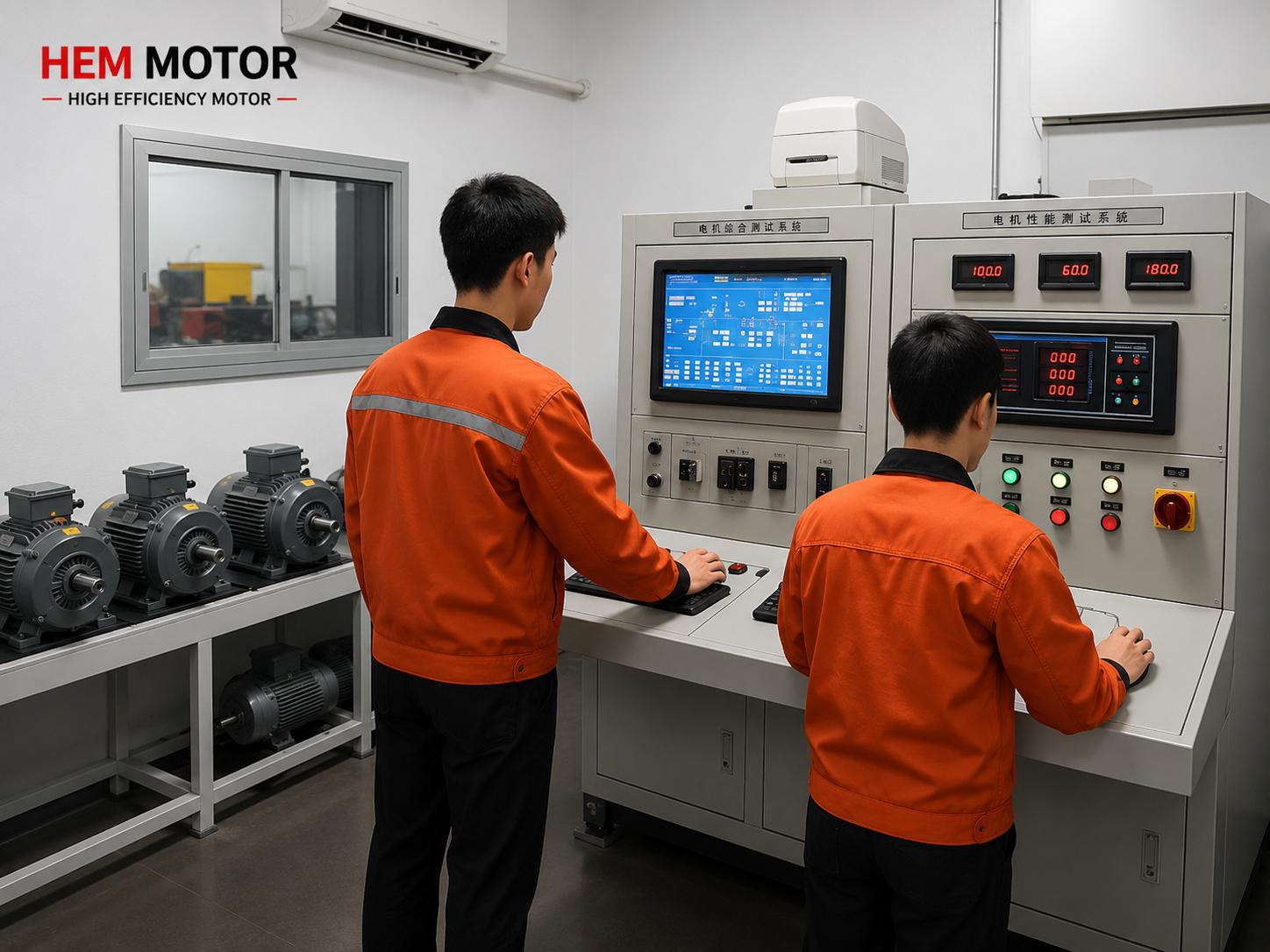

Güç faktörü ölçümü ve reaktif güç kompanzasyon panosu

Güç Faktörü (cos φ) Nedir?

Alternatif akımda üç tür güç vardır. Aktif güç (P, kW), gerçek işe dönüşen, yani motoru döndüren güçtür. Reaktif güç (Q, kVAr), manyetik alanı kurmak için gerekli olan ama işe dönüşmeyen güçtür. Bu ikisinin vektörel toplamı ise görünür güçtür (S, kVA). Güç faktörü, aktif gücün görünür güce oranıdır: cos φ = P / S.

İdeal durumda cos φ 1'e yakındır; yani çekilen gücün neredeyse tamamı işe dönüşür. Ancak bir asenkron motor, doğası gereği endüktif bir yüktür ve mutlaka reaktif güç çeker. Özellikle motor yüksüz veya kısmi yükte çalıştığında güç faktörü ciddi biçimde düşer; çünkü manyetik alanı kurmak için gereken reaktif güç sabit kalırken, faydalı iş azalır. Bu yüzden bir motoru gereğinden büyük seçmek, hem yatırım maliyetini hem reaktif tüketimi artıran yaygın bir hatadır.

  • Yüksek cos φ (≈ 0,95): Çekilen gücün çoğu işe dönüşür, ceza riski düşüktür.
  • Düşük cos φ (≈ 0,70): Çok fazla reaktif güç çekilir, ceza riski yüksektir.
  • Yüksüz çalışma: Güç faktörünü en çok düşüren durumdur; doğru boyutlandırma önemlidir.

Bu üç güç türünü bir güç üçgeni olarak düşünmek faydalıdır: aktif güç yatay kenar, reaktif güç dikey kenar, görünür güç ise hipotenüstür. Reaktif güç ne kadar büyükse, hipotenüs (görünür güç) o kadar uzar ve şebekeden çekilen toplam akım artar. Artan akım, hem işletmenin iç tesisat kablolarını hem dağıtım şebekesini gereksiz yere yükler. İşte reaktif cezanın arkasındaki fiziksel gerçek budur: ödenen bedel, aslında şebekeye bindirilen bu ek yükün karşılığıdır.

Reaktif Ceza Nasıl Oluşur?

Elektrik dağıtım şirketleri, çektiğiniz reaktif enerjinin aktif enerjiye oranını izler. Bu oran belirli bir eşiği aştığında, faturaya reaktif ceza (reaktif bedel) eklenir. Mantık şudur: reaktif güç şebekeyi gereksiz yere meşgul eder, iletim hatlarını ısıtır ve trafo kapasitesini doldurur; bu yükü oluşturan işletme bunun bedelini öder.

Cezanın sinsi yanı, çoğu zaman fark edilmemesidir. İşletme aktif tüketimini (kWh) takip eder ama reaktif kalemini gözden kaçırır. Oysa bir tesiste çok sayıda düşük cos φ'li motor çalışıyorsa, bu kalem yıllık bazda azımsanmayacak bir tutara ulaşır. Reaktif cezanın kontrolü, çoğu işletmede en hızlı geri dönüşü olan enerji verimliliği önlemlerinden biridir. Konunun maliyet boyutu için yüksek verimli motorda toplam sahip olma maliyeti içeriğimiz tamamlayıcı bir çerçeve sunar.

Kompanzasyon: Reaktif Gücü Yerinde Üretmek

Reaktif cezayı yönetmenin temel yöntemi reaktif güç kompanzasyonudur. Fikir basittir: motorların ihtiyaç duyduğu endüktif reaktif gücü, şebekeden çekmek yerine tesiste kondansatörlerle yerinde üretmek. Kondansatör, motorun çektiği reaktif güce zıt yönde bir reaktif güç sağlar ve ikisi birbirini dengeleyerek şebekeden görünen reaktif tüketimi düşürür.

Sabit ve Otomatik Kompanzasyon

Küçük, sabit yüklü bir motorda doğrudan motor klemensine bağlı bir sabit kondansatör yeterli olabilir. Ancak yükü değişen tesislerde, devreye gereğinden fazla kondansatör girerse bu kez kapasitif yönde ceza oluşur. Bu nedenle modern tesislerde, yükü ölçüp kademeli olarak kondansatör devreye alan otomatik kompanzasyon panoları (reaktif güç röleli) kullanılır. Bu panolar cos φ'yi sürekli hedef değerde tutar.

  • Sabit kompanzasyon: Tek ve sabit yüklü motorlar için basit ve ekonomiktir.
  • Otomatik kompanzasyon: Değişken yüklü tesisler için kademeli ve hassas çözümdür.
  • Harmonik filtre: Frekans sürücülü tesislerde kondansatörleri koruyan ek önlemdir.

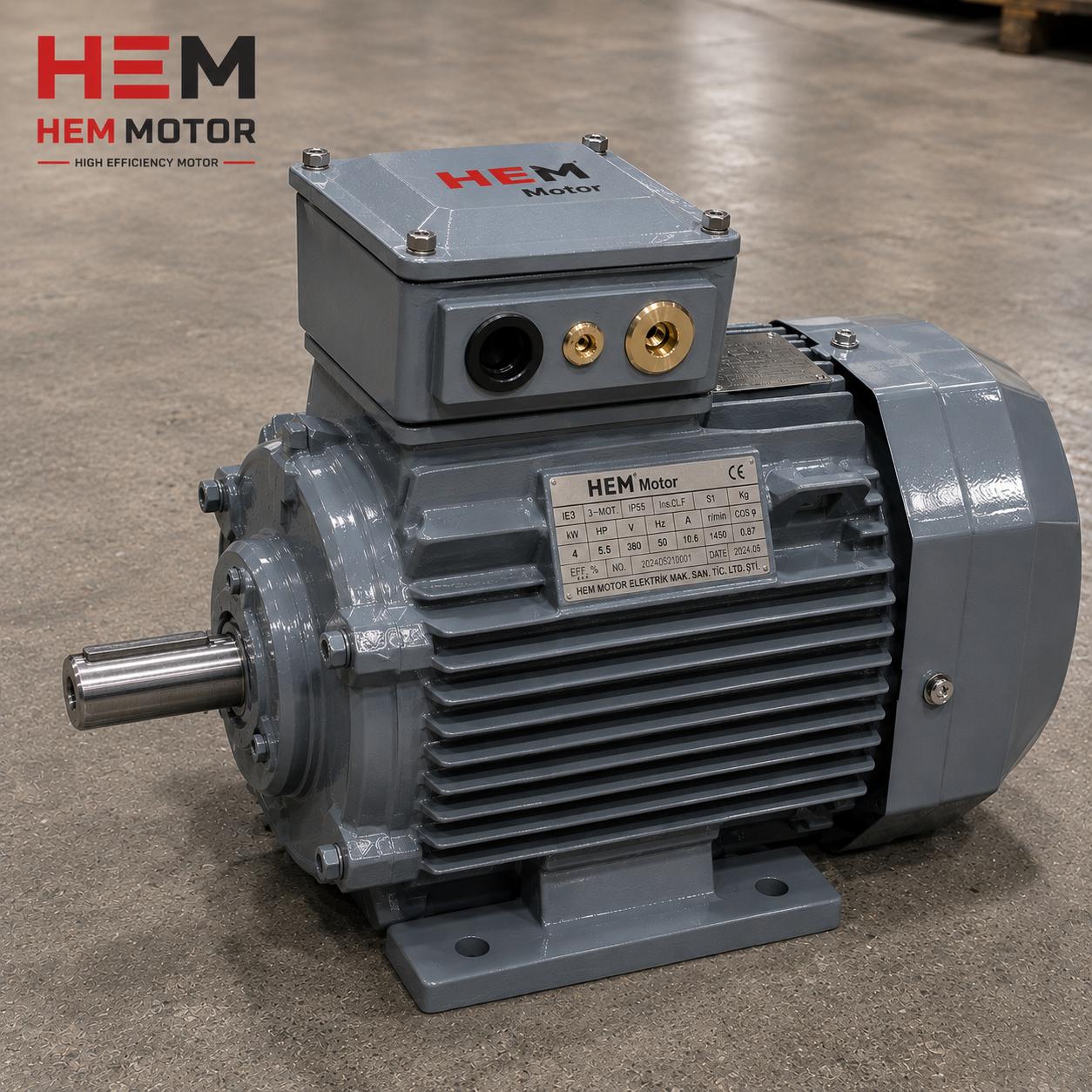

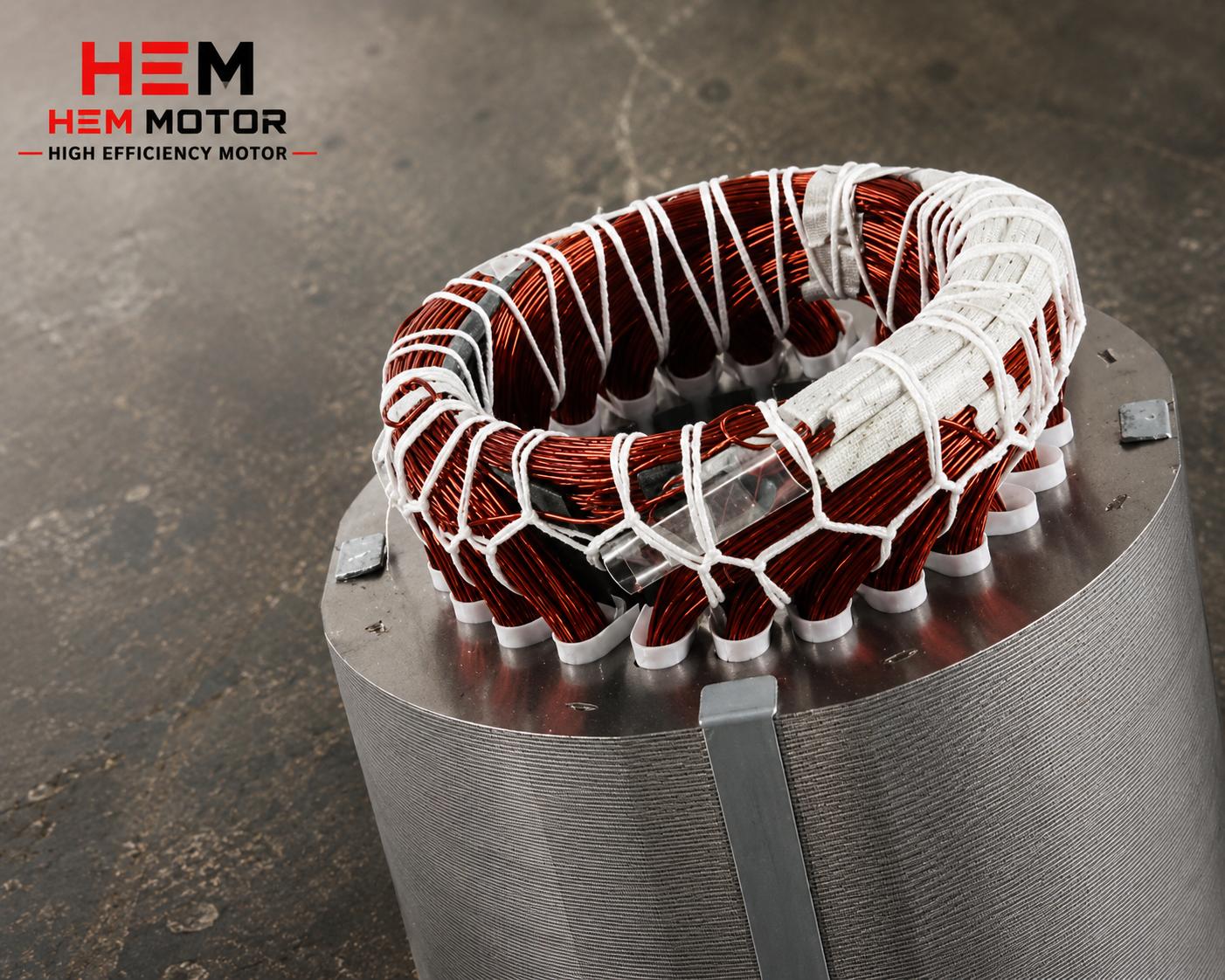

IE4 yüksek verimli motor ve otomatik kompanzasyon ile düşük reaktif tüketim

IE4 Motorların Bu Denklemdeki Avantajı

Yüksek verimli IE4 motorlar, reaktif denklemde iki açıdan avantaj sağlar. Birincisi, daha düşük kayıpla çalıştıkları için aynı işi daha az aktif güçle yaparlar; bu doğrudan kWh tüketimini düşürür. İkincisi, optimize edilmiş manyetik tasarımları sayesinde, özellikle tam yük yakınında genellikle daha iyi bir güç faktörü sergilerler. Yani IE4 motor, hem aktif faturayı hem de reaktif yükü aynı anda iyileştirme potansiyeli taşır.

Ancak burada gerçekçi olmak gerekir: hiçbir asenkron motor tek başına cos φ = 1 değerine ulaşamaz; reaktif gücün bir kısmı her zaman kalır. Bu yüzden en doğru yaklaşım, yüksek verimli motor ile kompanzasyonu birlikte kullanmaktır. IE4 motor aktif tüketimi ve baz reaktif yükü düşürür; kompanzasyon kalan reaktif gücü dengeler. İkisi birlikte faturayı hem aktif hem reaktif tarafta optimize eder. Doğru motor seçiminin enerji boyutu için yüksek verimli motorun karbon ayak izi içeriğimiz de ilgili bir kaynaktır.

Harmonikler ve Modern Tesislerde Yeni Bir Boyut

Günümüz tesislerinde motorlar çoğu zaman doğrudan şebekeye değil, frekans sürücüleri (VFD) üzerinden bağlanır. Frekans sürücüsü, motorun güç faktörünü şebeke tarafında genellikle yüksek tutar; bu bir avantajdır. Ancak sürücüler şebekeye harmonik akımlar da gönderir. Harmonikler, klasik cos φ tablosuna girmeyen ama yine de şebekeyi kirleten ve trafoyu zorlayan bir bozulma yaratır. Bu yüzden modern bir tesiste reaktif yönetimi, sadece klasik kompanzasyonu değil, harmonik kontrolünü de kapsamalıdır.

  • Harmonik filtre: Sürücülerin ürettiği harmonikleri süzerek şebekeyi ve kondansatörleri korur.
  • Reaktörlü kompanzasyon: Kondansatörlerin harmoniklerle rezonansa girmesini önler.
  • Doğru sürücü seçimi: Düşük harmonikli (örn. aktif ön uçlu) sürücüler kirliliği baştan azaltır.

Frekans sürücüsüyle çalışan motorlarda reaktif ve harmonik denklemi birlikte değerlendirilmelidir. Bu konuda VFD ile asenkron motor sürme içeriğimiz, sürücülerin motor ve şebeke üzerindeki etkilerini ayrıntılı ele alır.

Doğru Boyutlandırma: En Ucuz Önlem

Reaktif maliyeti düşürmenin en ucuz yolu, motoru doğru boyutlandırmaktır. Bir motoru "ne olur ne olmaz" diye gereğinden büyük seçmek, onu sürekli kısmi yükte ve düşük güç faktöründe çalıştırır. Yükün gerçek değerine uygun seçilmiş bir motor, hem daha yüksek cos φ'de çalışır hem de daha az enerji tüketir.

  • Yükü ölçün; motoru gerçek ihtiyaca göre seçin, abartmayın.
  • Sürekli kısmi yükte çalışan motorları gözden geçirin.
  • Eski, düşük verimli motorları IE4 ile değiştirmeyi değerlendirin.
  • Kompanzasyon panonuzun reaktif rölesini düzenli kontrol ettirin.

HEM Motor olarak, tesisinizin yük profiline uygun, doğru güçte ve yüksek verimli motorları geniş stoğumuzla temin ediyoruz. Enerji maliyetlerinizi düşürecek doğru motor seçimi için ana sayfamızı ziyaret edebilirsiniz.

Sıkça Sorulan Sorular

Reaktif ceza neden faturada görünmüyor sanılıyor?

Çünkü işletmeler genellikle aktif tüketimi (kWh) takip eder ve reaktif kalemini gözden kaçırır. Reaktif ceza ayrı bir satır olarak fatura içinde yer alır ve çok sayıda düşük cos φ'li motor çalışan tesislerde yıllık bazda ciddi bir tutara ulaşır. Düzenli kontrol ve kompanzasyon ile bu kalem büyük ölçüde ortadan kaldırılabilir.

IE4 motor reaktif cezayı tamamen ortadan kaldırır mı?

Hayır. IE4 motor aktif tüketimi düşürür ve genellikle daha iyi güç faktörü sunar, fakat hiçbir asenkron motor tek başına cos φ = 1 değerine ulaşamaz. En etkili çözüm, yüksek verimli motoru kompanzasyonla birlikte kullanmaktır; böylece kalan reaktif güç de dengelenir ve ceza yönetilir.

Motoru büyük seçmek neden güç faktörünü düşürür?

Çünkü bir motorun manyetik alanı kurmak için çektiği reaktif güç, yüke fazla bağlı değildir ve büyük ölçüde sabittir. Motor gereğinden büyük seçilip sürekli kısmi yükte çalışırsa, faydalı iş azalır ama reaktif tüketim devam eder; bu da güç faktörünü düşürür. Doğru boyutlandırma, hem reaktif yükü hem yatırım maliyetini azaltır.
