Hidrofor Motoru Değişimi: Mevcut Pompaya Uygun Motoru Etiketinden Seçme

Hidrofor motoru yandığında ortaya çıkan tablo çoğu zaman aynıdır: pompa gövdesi, fanlar ve hidrolik kısım sapasağlamdır; arızalanan yalnızca motordur. Site yönetimi ya da tesis sorumlusu, komple hidrofor grubunu yenilemek ile sadece motoru değiştirmek arasında kalır. Doğru cevap çoğu durumda ikincisidir: pompa hidroliği yıllarca daha çalışacakken komple grup değişimi gereksiz bir yatırımdır. Ancak bu kararın işe yaraması tek bir şarta bağlıdır — yerine gelen motorun mevcut pompa gövdesine, montaj pozisyonuna ve panoya kusursuz uyması. HEM Motor olarak 1979'dan bu yana motor üreten ve Türkiye genelinde güçlü stok bulunduran bir firma olarak, bu yazıda hidrofor ve pompa gruplarına özel motor değişiminin nasıl yapılacağını anlatıyoruz: arızalı motorun etiketinden hangi değerlerin okunacağını, mil yüksekliği ve flanş uyumunun nasıl doğrulanacağını, dikey montajın inceliklerini ve basınç şalterinden panoya kadar elektrik tarafındaki uyum noktalarını. Yazının sonunda, etiket bilgisiyle stoktan aynı gün motor temin edebileceğiniz iletişim kanallarımızı bulacaksınız.

Komple Grup mu, Sadece Motor mu? Karar Kriteri

Karar için önce hasarın sınırını netleştirin. Motor sargısı yanmış ama pompa salyangozu, fanlar, mekanik salmastra ve çek valfler sorunsuzsa, yalnızca motor değişimi hem ekonomik hem hızlı çözümdür: doğru motor stoktan geldiğinde grup aynı gün basınca kalkar. Buna karşılık pompa fanlarında aşınma, gövdede kavitasyon izi veya salmastrada süreklilik kazanmış kaçak varsa, motoru yenileyip iki ay sonra hidrolik revizyona girmek toplamda daha pahalıya gelir; bu durumda grubu bütün olarak ele almak gerekir. Saha pratiğinde vakaların büyük çoğunluğu birinci gruba girer, çünkü hidrofor motorları sık dur-kalk nedeniyle pompadan önce yorulur. Genleşme tankı küçülmüş ya da membranı patlamış gruplarda motor saatte onlarca kez kalkış yapar; her kalkışın çektiği yüksek akım sargıyı ısıtır, ısı rulman gresini bozar ve motor, hidrolik kısımdan yıllar önce ömrünü tamamlar. Motor değişimi sırasında tank ön gaz basıncını ve membranı da kontrol ettirmek, yeni motorun ömrünü baştan güvenceye alır.

Bina tipine göre tablo: arıza nerede, aciliyet ne kadar?

Aciliyet derecesi, doğru tedarik planını da belirler. Apartman ve sitelerde hidrofor tektir ve yedeği yoktur; motor arızası doğrudan susuzluk demektir, temin hızı her şeyin önündedir. Otel ve hastanelerde gruplar genellikle çok pompalıdır; kalan pompalar yükü kısmen taşır ama konfor basıncı düşer ve kalan motorlar zorlanır, değişim birkaç gün içinde yapılmalıdır. Fabrikalarda ise proses suyu hidroforları üretim hattına bağlıdır; duruş maliyeti saat bazında hesaplandığı için bu işletmelerde kritik motorların yedeğinin rafta tutulması en doğru stratejidir. Hangi grupta olursanız olun, etiket bilgisi önceden elinizde hazırsa tedarik süresi en kısa halini alır.

Arızalı Motorun Etiketi: Hidrofora Özel Okuma Sırası

Hidrofor motorunun etiketi, yerine gelecek motorun bütün kimliğini taşır. Okuma sırası şu olmalı: önce güç (kW) ve devir. Hidrofor pompaları neredeyse her zaman 3000 d/dk sınıfı, yani 2 kutuplu motorlarla çalışır; bu yüzden etikette 2870–2930 d/dk aralığında bir değer görmeniz olağandır. Sonra gövde numarası: 80, 90S, 100L gibi kod, mil yüksekliğini ve standart mil çapını belirler. Ardından montaj tipi: pompaya flanşla akuple motorlarda IM B5, IM B14 veya dikey çalışmayı gösteren IM V1 ibaresi yer alır. Son olarak gerilim satırı: küçük hidroforlarda 230 V monofaze motorlar da yaygındır; etiketteki tek faz / üç faz ayrımını atlamak, panoya uymayan motor getirtme hatalarının başında gelir. Bu dört satırın net bir fotoğrafı, doğru motorun stoktan dakikalar içinde belirlenmesi için yeterlidir.

Monoblok pompalarda özel durum: uzatılmış mil ve özel flanş

Bazı monoblok hidrofor pompalarında çark, doğrudan motor miline takılır; motor mili standarttan uzundur veya ucunda özel diş bulunur. Bu yapıda motoru sökmeden mil ucunu kontrol edin: pompa çarkı motor miline takılıyorsa, yerine gelecek motorun mil boyu ve uç işlemesi birebir aynı olmalıdır. Standart milli motorla çözülemeyen bu tip durumlar, üretici olmamızın en görünür avantajıdır: mil işleme ve özel flanş seçenekleriyle motoru mevcut pompanıza uyarlayabiliriz. Etiket fotoğrafının yanına mil ucunun ve pompa bağlantısının fotoğrafını eklemeniz, bu özel durumu sevkiyattan önce yakalamamızı sağlar.

Mil Yüksekliği ve Flanş Uyumu: Pompaya Oturma Testi

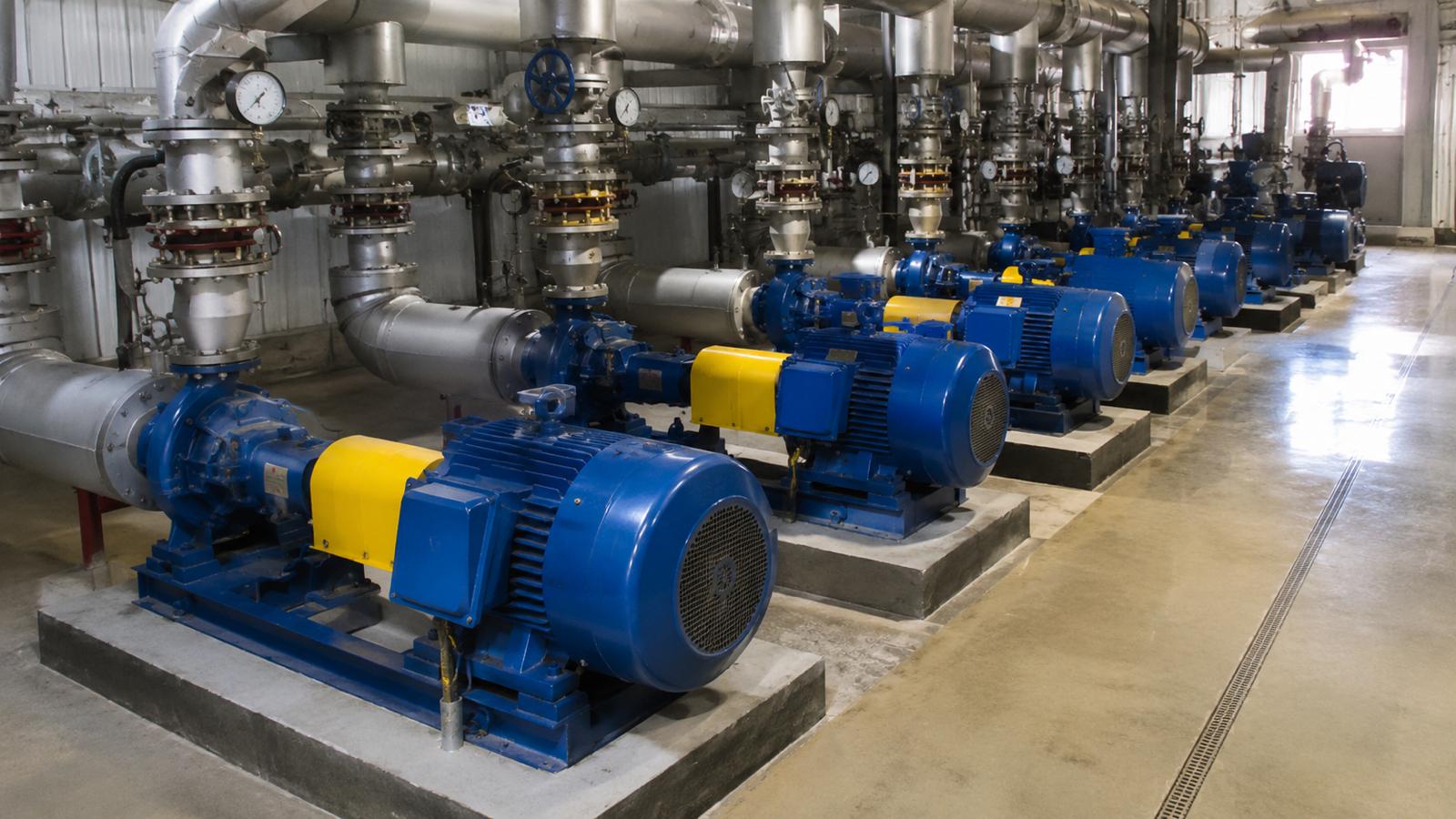

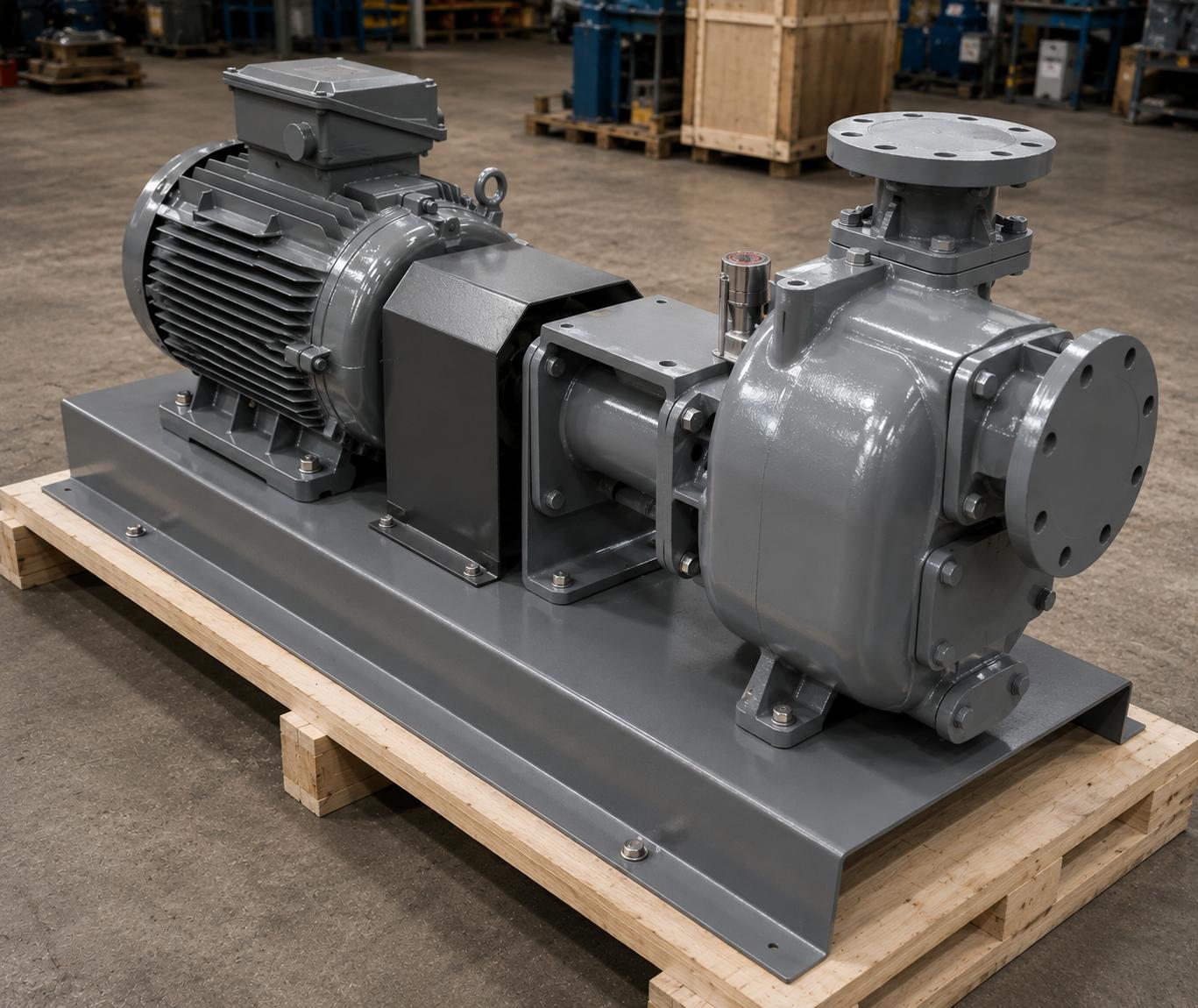

Yatay milli, ayaklı motorla kaplin üzerinden akuple edilmiş hidrofor gruplarında iki ölçü kritiktir. Birincisi mil yüksekliğidir: motor ayağının tabanından mil eksenine olan mesafe, pompa milinin eksen yüksekliğiyle aynı olmalıdır; aksi halde kaplin hizalanamaz, kauçuk elemanlar hızla aşınır ve hem motor hem pompa rulmanları kısa sürede hasar görür. Gövde numarası bu yüksekliği zaten kodlar: 90 gövde 90 mm, 112 gövde 112 mm demektir. İkincisi kaplin göbeği ölçüsüdür: motor tarafındaki kaplin yarısının deliği, yeni motorun mil çapı ve kama ölçüsüyle örtüşmelidir. Gövde numarası aynı kaldığı sürece mil çapı da standart kalır; bu yüzden etiketteki gövde kodunu doğru okumak, kaplin uyumunu kendiliğinden çözer.

Flanşlı akuple gruplarda ise motor, pompaya bir fener (lantern) parçası üzerinden cıvatalanır. Burada B5 ile B14 ayrımı belirleyicidir: B5 flanşı geniş çaplı ve düz delikli, B14 flanşı küçük çaplı ve dişli deliklidir. Fener parçasının motor tarafındaki yuva çapını ve cıvata delik dairesini ölçüp etiketteki montaj koduyla karşılaştırın. Flanş tipi ve ölçü doğruysa motor pompaya anahtar gibi oturur; flanştaki santralama yuvası eksenlemeyi kendiliğinden sağlar, ayrıca hizalama gerekmez. Yatay pompalı, ayaklı motorlu büyük gruplar için pompa elektrik motorları serimizdeki B3 ve B35 gövdeli seçenekleri inceleyebilirsiniz.

Dikey Montaj: V1 Pozisyonunun İncelikleri

Çok kademeli dikey pompalarla kurulan modern hidrofor gruplarında motor, pompanın üzerinde mil aşağı bakacak şekilde çalışır; bu pozisyon IM V1 olarak adlandırılır. Dikey çalışma motor için sıradan bir detay değildir: rotorun ve mile bağlı pompa kademelerinin ağırlığı, eksenel yük olarak motor rulmanına biner. Bu nedenle V1 pozisyonunda çalışacak motorun rulman düzeni dikey yüke uygun olmalı, gerekiyorsa üst yatakta eksenel yük taşıyabilen rulman bulunmalıdır. Yatay çalışma için yapılandırılmış bir motoru dikey grupta kullanmak, ilk haftalarda fark edilmeyen ama birkaç ay içinde rulman gürültüsüyle kendini gösteren bir hatadır. Sipariş sırasında "motor dikey çalışacak" bilgisini mutlaka iletin; etikette V1 ibaresi varsa fotoğraf bunu zaten söyler. Damlama suyuna karşı dikey motorlarda koruyucu şapka (yağmurluk) kullanımı da sorulması gereken bir ayrıntıdır; çatı katı ve açık alan hidroforlarında fan kapağından su kaçışını önler.

Basınç Şalteri ve Pano Uyumu: Elektrik Tarafı

Hidroforda motor mekanik olarak yerine otursa bile iş bitmez; grup, basınç şalteri veya basınç sensörü üzerinden otomatik dur-kalk yapar ve elektrik tarafının yeni motorla uyumlu olması gerekir. Kontrol edilecek noktalar sırasıyla şunlardır. Birincisi, anma akımı: yeni motorun etiket akımı, panodaki termik rölenin ayar aralığının içinde kalmalıdır. Aynı güçte ancak farklı verim sınıfında bir motor seçtiyseniz akım değeri bir miktar değişir; termik ayarı yeni etikete göre güncellenmelidir. İkincisi, yol verme şekli: küçük hidroforlar doğrudan kalkar, büyük gruplarda yıldız-üçgen veya yumuşak yol verici bulunur. Yıldız-üçgen kalkış yapan panoya bağlanacak motorun sargısı 400/690 V olmalı ve klemens kutusunda altı uç bulunmalıdır; bu satır etikette açıkça yazar. Üçüncüsü, monofaze motorlarda kondansatör değeri: etiketteki kondansatör kapasitesi, yeni motorla birlikte yenilenmesi gereken bir bilgidir. Dördüncüsü, frekans konvertörlü sabit basınç sistemleri: motor sürücüden besleniyorsa bunu sipariş notuna ekleyin; sürücüyle uyumlu yalıtım yapısı ve doğru parametre seti için satış ekibimiz yönlendirme yapar. Beşincisi, çok pompalı gruplarda sıralama rölesi: pompaların eşit yaşlanması için sırayla kalkan gruplarda tüm motorların aynı güç ve akım değerinde olması işletme dengesini korur; tek motoru değiştirirken diğerleriyle aynı etiket değerlerini hedefleyin.

Değişim Günü: Söküm ve Montajda Pratik Sıra

Doğru motor elinize ulaştığında değişimin kendisi birkaç saatlik iştir; yine de sahada sırası karışan adımlar gereksiz tekrar yaratır. Önce grup enerjisini kesin ve emiş-basma vanalarını kapatın. Kaplinli gruplarda motoru sökmeden önce kaplin yarımlarının hizasını bir cetvelle işaretlemek, yeni motorun yerleşiminde size hazır bir referans verir. Flanşlı ve dikey gruplarda motor cıvataları sökülürken pompa milinin desteklenmesi gerekir; dikey çok kademeli pompalarda motor kaldırılırken mil kaplininin ayar pulları kaybolmamalıdır, çünkü pompa çarklarının düşey konumu bu pullarla ayarlanır. Yeni motor yerine oturduktan sonra elektrik bağlantısında ilk kontrol dönüş yönüdür: üç fazlı motorlarda iki fazın yer değiştirmesi pompayı ters döndürür; ters dönen santrifüj pompa az ve gürültülü basar, uzun sürede salmastra ve yatak hasarı yaratır. Kaplin takılmadan önce kısa bir yön testi yapmak bu riski sıfırlar. Son adımda grup havası alınır, basınç şalterinin alt-üst değerleri kontrol edilir ve birkaç dur-kalk çevrimi izlenir: kalkış yumuşaksa, akım etiket değerinin altında seyrediyorsa ve şalter doğru basınçlarda kesip kalkıyorsa değişim tamamlanmıştır.

Yedek motor politikası: kritik binalarda ikinci motor bulundurun

Hastane, otel, yüksek katlı konut ve sürekli proses suyu kullanan tesislerde su kesintisinin maliyeti, yedek bir motorun bedelinin çok üzerindedir. Bu tür işletmelere, grupta kullanılan motor tipinden bir adedi rafta bulundurmalarını öneriyoruz: arıza anında değişim saatler değil dakikalar sürer, kargo beklenmez. Tek tip motor kullanan çok pompalı gruplarda bir yedek, üç pompayı birden sigortalar; bu da yedekleme maliyetini üçe böler.

Doğru Güç Seçimi: Eskisinden Büyük Motor Takmak Çözüm mü?

Sahada sık duyulan öneri "bir üst güç tak, rahat etsin" yaklaşımıdır. Hidroforda bu öneri çoğu zaman yanlıştır. Pompanın milden çektiği güç, çark çapı ve debiyle belirlenir; motor büyütüldüğünde pompa daha fazla güç çekmeye başlamaz, motor yalnızca düşük yükte verimsiz çalışır. Üstelik büyük motor daha yüksek kalkış akımı çeker; termik ve kontaktör değerleri tutmaz, pano revizyonu gerekir. Eski motorun "yetersiz olduğu için yandığı" şüphesi varsa, sebep neredeyse her zaman başka yerdedir: membran tankı görevini yapmıyordur ve motor dur-kalk sıklığından yorulmuştur, ya da şebeke gerilim dengesizliği sargıyı ısıtmıştır. Doğru yaklaşım, etiketteki gücü korumak ve yorulma sebebini ortadan kaldırmaktır. Kuyudan emiş yapan ve dalgıç motor kullanılan sistemler bu yazının kapsamı dışındadır; o uygulama için derin kuyu pompa motoru seçimi rehberimize bakabilirsiniz.

Stoktan Hızlı Temin: Hidrofor Bekleyemez

Hidrofor arızası; apartmanda susuzluk, otelde müşteri şikâyeti, fabrikada proses duruşu demektir. Tedarik hızı bu yüzden ürünün kendisi kadar önemlidir. HEM Motor, Türkiye'deki depolarında hidrofor uygulamalarının yoğun kullandığı 2 kutuplu motorları geniş güç ve gövde yelpazesiyle hazır bulundurur; etiket fotoğrafınız ulaştığında eşleştirme aynı gün yapılır ve motor kargoya verilir. Hidrofor grupları için ayırdığımız hidrofor elektrik motorları sayfamızda flanşlı ve dikey çalışmaya uygun seçenekleri inceleyebilirsiniz. Yüksek verim sınıflı modeller, günde yüzlerce kalkış yapan ve yılın her günü çalışan hidroforlarda elektrik tüketimini görünür biçimde azaltır; motor değişimi, verim sınıfını yükseltmek için de doğru bir fırsattır. Yangın pompa gruplarındaki jokey ve ana pompa motorları ise hidrofordan farklı kurallara tabidir; o başlık için yangın pompası motoru alırken sorulması gereken 10 soru yazımızı ayırdık.

Sık Sorulan Sorular

Pompam yabancı menşeli bir hidrofor grubunun parçası; üzerine yerli motor takılabilir mi?

Çoğu durumda evet. Hidrofor pompalarının büyük bölümü IEC standardı gövde ve flanş ölçüleriyle üretilir; etiketteki gövde numarası ve montaj kodu tuttuğu sürece motorun menşei önemsizdir, motor pompaya doğrudan oturur. Dikkat edilecek istisna, çarkı motor miline takılan monoblok yapılar ile üreticiye özel fener ölçüleridir. Bu durumlarda mil ucunun ve fener bağlantısının fotoğrafını etiketle birlikte gönderin; standart motorla çözülemiyorsa mil işleme seçeneğiyle uyarlama yapabiliriz.

Motorum sık sık termik attırıyor; değişimde daha büyük motor mu seçmeliyim?

Önce sebebi bulun, sonra motoru seçin. Termik atması genellikle motorun küçüklüğünden değil; membran tankı arızası yüzünden artan dur-kalk sıklığından, gerilim dengesizliğinden, pompa çarkında kireç ve pislik birikmesinin yükü artırmasından veya termik ayarının yanlışlığından kaynaklanır. Sebep giderilmeden takılan büyük motor sorunu maskeler ama verimsiz çalışır ve pano revizyonu gerektirir. Etiket gücünü koruyup arıza kaynağını ortadan kaldırmak, hem ilk yatırım hem işletme maliyeti açısından doğru tercihtir.

Hidrofor grubumda üç pompa var, yalnızca biri arızalı; tek motoru farklı verim sınıfıyla değiştirebilir miyim?

Teknik olarak mümkündür; sıralama rölesi motorları dönüşümlü çalıştırdığı için grup işlevini sürdürür. Ancak yeni motorun akım değeri eskisinden bir miktar farklı olacağından, o pompanın termik ayarı ayrıca yapılmalıdır. İşletme açısından ideal olan, fırsat doğduğunda üç motoru da aynı verim sınıfında eşitlemektir: aynı etiket değerleri, tek tip yedek, tek termik ayarı ve dengeli yaşlanma demektir. Talep ederseniz üç motorluk yenileme için toplu teklif hazırlarız.

Teklif Alın

Hidroforunuzun arızalı motorunun etiket fotoğrafını ve pompa bağlantısının görüntüsünü gönderin; mevcut pompanıza birebir uyan motoru stok durumu ve terminiyle birlikte aynı gün teklif edelim. Satış ekibimize +90 (532) 345 49 86 numarasından ulaşabilir veya iletişim sayfamızdan talebinizi yazılı olarak iletebilirsiniz. Suyunuz kesilmesin, grubunuz aynı gün basınca kalksın.
