Motor Klemens Kutusu ve Kablo Bağlantısı: IP Koruma ve Doğru Rakor Seçimi

Sahada karşılaşılan motor arızalarının önemli bir bölümü, motorun kendisinden değil bağlantısından kaynaklanır. Bir motorun yarısı motorun kendisidir; diğer yarısı ise onun doğru klemens bağlantısı, doğru kablo rakoru ve doğru köprülemesidir. Yanlış seçilmiş bir rakor, gevşek bir köprü ya da düzgün kapatılmamış bir klemens kutusu, sıfır kilometre bir motoru bile birkaç ay içinde arızaya sürükleyebilir.

Klemens kutusu (terminal box), motorun şebekeyle buluştuğu en kritik arayüzdür. Burada üç şey aynı anda doğru yapılmalıdır: kablonun kutuya su ve toz geçirmeyecek şekilde girmesi, klemens köprülerinin doğru gerilime (yıldız veya üçgen) göre takılması ve kutu kapağının tam sızdırmazlıkla kapatılması. Bu üç adımdan herhangi biri atlanırsa, nem alma, kısa devre veya yanlış gerilimde çalışıp sargı yakma riski doğar.

Bu rehberde, klemens kutusu ve kablo bağlantısının doğru yapılmasını; IP koruma sınıfları, PG ve metrik rakor seçimi, yıldız/üçgen köprüleme ve sızdırmazlık detaylarıyla birlikte mühendislik diliyle ele alıyoruz. Amacımız, doğru motoru aldıktan sonra onu sahada yıllarca arızasız tutmaktır.

Çoğu işletme, motor arızasını yaşadıktan sonra suçu motora atar; oysa saha tecrübesi gösteriyor ki erken arızaların önemli bir kısmı, montaj aşamasında atlanan basit adımlardan kaynaklanır. Yanlış sıkılmış bir vida, uygun olmayan bir rakor veya açık unutulan bir kör delik, en kaliteli motoru bile kısa sürede devre dışı bırakabilir. İyi haber şu ki, bu hataların tamamı bilinçli bir montaj ve düzenli kontrolle önlenebilir.

Klemens Kutusunun Görevi ve Yapısı

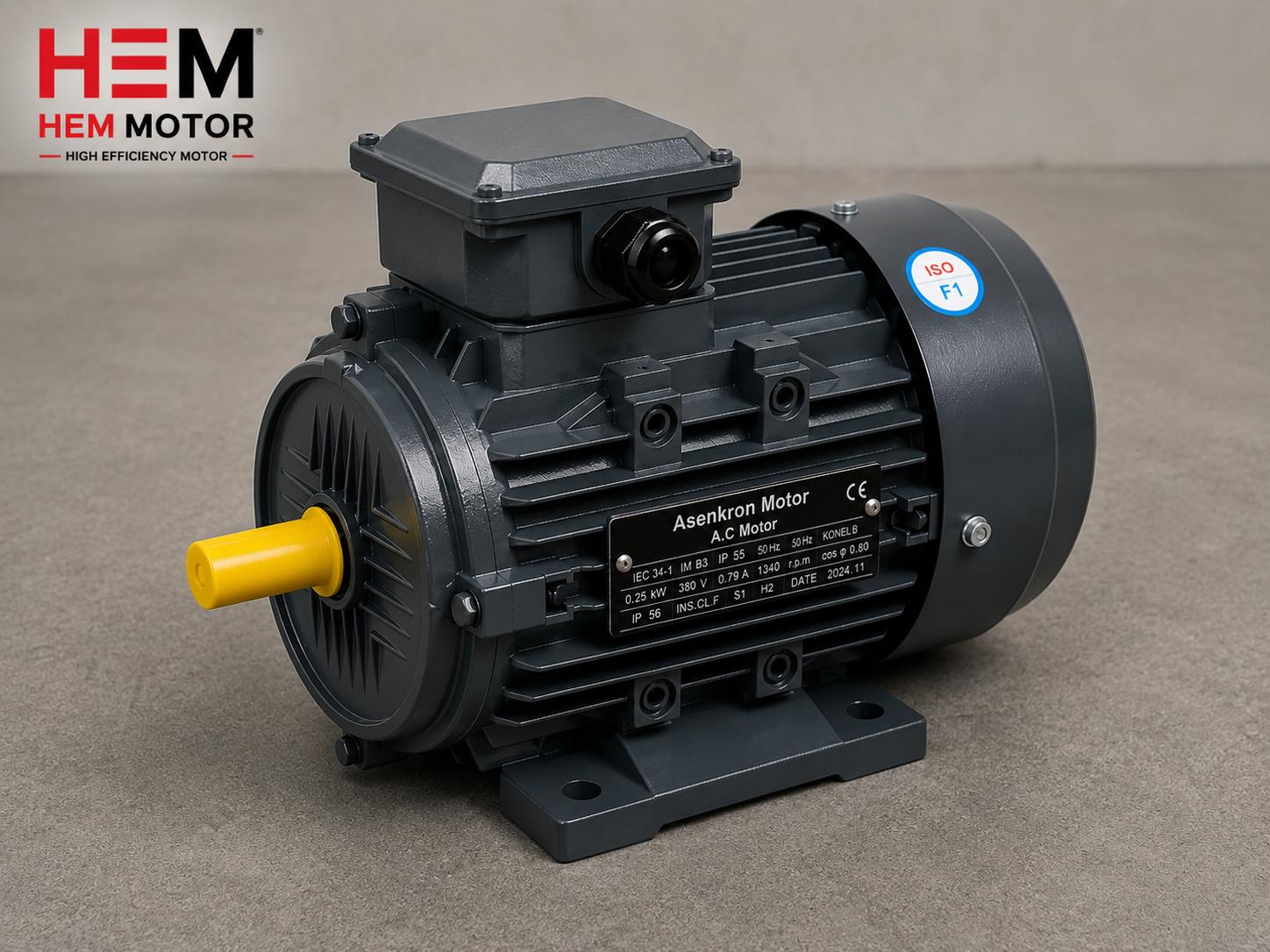

Klemens kutusu yalnızca kabloların bağlandığı bir kap değildir; aynı zamanda motorun iç sargılarını dış ortamdan koruyan sızdırmaz bir hücredir. Pik döküm veya alüminyum gövdeli motorlarda klemens kutusu genellikle gövdeyle birlikte dökülmüş bir yapıdır ve içinde altı uçlu (U1-V1-W1, U2-V2-W2) bir klemens tablası bulunur. Bu altı uç, motorun yıldız veya üçgen bağlanmasını mümkün kılan köprü plakalarıyla yapılandırılır.

Kutunun iç hacminde havayla birlikte nem de bulunur. Motor çalışıp ısındığında ve sonra soğuduğunda, bu hava genleşip büzülür ve dışarıdan nemli havayı içeri çeker; bu olaya nefes alma (breathing) denir. Zamanla içeride yoğuşan su, klemens tablasında korozyona ve izolasyon zayıflamasına yol açar. Bu yüzden kutunun doğru sızdırmazlığı kadar, koşullara göre nefeslik veya anti-kondens önlemleri de önemlidir.

• Klemens tablası: Sargı uçlarının dışarı alındığı, izolatör üzerine monte edilmiş bağlantı noktası.
• Köprü plakaları: Yıldız veya üçgen bağlantıyı oluşturan metal köprüler.
• Kablo giriş delikleri: Rakorların monte edildiği, dişli (PG/metrik) açıklıklar.
• Conta ve kapak: Kutunun IP sızdırmazlığını sağlayan kauçuk veya silikon conta.

Klemens kutusunun bir başka önemli özelliği, çoğu motorda döndürülebilir olmasıdır. Kutu, dört farklı yöne (90° adımlarla) çevrilebilir; bu sayede kablo girişi, motorun montaj konumuna göre en uygun yöne, tercihen aşağı bakacak şekilde ayarlanabilir. Doğru yönlendirme, hem kablo döşemesini kolaylaştırır hem de açık sahada suyun rakor üzerinden içeri girmesini zorlaştırır. Bu basit ayar, sahada uzun ömrü etkileyen ihmal edilmiş bir detaydır.

IP Koruma Sınıfı: Toz ve Suya Karşı Güvence

IP koruma sınıfı iki rakamla ifade edilir. İlk rakam katı cisimlere ve toza karşı korumayı (0-6), ikinci rakam ise suya karşı korumayı (0-9) belirtir. Endüstriyel motorlarda en yaygın değer IP55'tir: toza karşı tam değilse de güçlü koruma, her yönden gelen su püskürtmesine dayanım. Daha ağır koşullarda IP65 (toza karşı tam sızdırmazlık) veya daha üst sınıflar tercih edilir.

Ancak burada kritik bir nokta vardır: motorun gövdesi IP55 olsa bile, klemens kutusu yanlış kapatıldığında veya yanlış rakor kullanıldığında, sistemin gerçek koruma sınıfı en zayıf halkaya iner. Yani IP55 bir motor, gevşek bir kablo girişi yüzünden pratikte IP20 gibi davranabilir. Koruma, etiketteki rakam değil, sahadaki montajın kalitesidir.

• IP55: Genel endüstriyel ortamlar, kapalı tesisler, tozlu fakat sular altında olmayan alanlar.
• IP65: Açık saha, yıkamalı ortamlar, gıda tesisleri, agresif tozlu alanlar.
• IP66/IP67: Yoğun su jeti veya geçici dalma riski olan özel uygulamalar.

Doğru Kablo Rakoru (Gland) Seçimi

Kablonun klemens kutusuna girdiği yerdeki sızdırmazlığı kablo rakoru sağlar. Rakor seçiminde iki standart yaygındır: eski tip PG (örn. PG13.5, PG16, PG21) ve modern metrik (örn. M20, M25, M32). Doğru rakor seçiminde üç parametre belirleyicidir: kutudaki deliğin diş ölçüsü, kablonun dış çapı ve gerekli IP sınıfı.

Rakor Seçiminde Sık Yapılan Hatalar

En sık görülen hata, kablo çapına uymayan rakor kullanmaktır. Çok büyük bir rakor kabloyu sıkıştıramaz ve sızdırma boşluğu bırakır; çok küçük bir rakor ise kablonun izolasyonunu zedeler. İkinci sık hata, kullanılmayan kablo giriş deliklerinin kör tapa ile kapatılmamasıdır; açık kalan her delik, IP korumasını sıfırlayan bir nem ve toz girişidir. Doğru montaj ile ilgili daha geniş saha pratikleri için pik döküm motorların açık sahada korozyona karşı korunması içeriğimiz tamamlayıcıdır.

• Rakorun lastik contası kablo çapına uygun olmalıdır.
• Kullanılmayan tüm delikler kör tapa ile kapatılmalıdır.
• Açık sahada rakor aşağı bakacak şekilde monte edilirse su birikmesi önlenir.
• Kablo, rakora gerilimsiz (mekanik yük bindirmeden) girmelidir.

Yıldız ve Üçgen Köprüleme: Doğru Gerilim Hayati

Üç fazlı bir motorun klemens tablasındaki altı uç, iki şekilde bağlanabilir: yıldız (Y) veya üçgen (Δ). Hangisinin seçileceği, şebeke gerilimi ile motor etiketindeki gerilim aralığına bağlıdır. Yaygın bir etiket "400/690 V" yazar: bu, motorun 400 V'ta üçgen, 690 V'ta yıldız bağlanacağı anlamına gelir. Yanlış köprüleme felakettir.

Örneğin 400 V şebekede üçgen bağlanması gereken bir motoru yanlışlıkla yıldız bağlarsanız, motor düşük gerilimde, düşük güçte ve düşük momentle çalışır; yükü kaldıramaz. Tersine, yıldız bağlanması gereken bir motoru üçgen bağlarsanız sargılara aşırı gerilim biner ve sargı kısa sürede yanar. Bu yüzden köprü plakalarının doğru konumlandırılması, montajın en kritik adımıdır.

Yıldız-Üçgen Yol Verme ile Karıştırmayın

Burada bir kavram karışıklığına dikkat çekmek gerekir: yıldız-üçgen yol verme, motorun kalkışta yıldızda başlayıp sonra üçgene geçtiği bir başlatma yöntemidir ve farklı bir konudur. Klemens köprülemesi ise motorun sürekli çalışma bağlantısını belirler. İki kavram farklıdır ve karıştırılmamalıdır. Modern tesislerde yumuşak yolverici veya frekans sürücüsü kullanılırken bu konu için frekans sürücüsü ile asenkron motor içeriğimiz yol göstericidir.

Klemens Vidası Torku: Görünmez Bir Arıza Kaynağı

Klemens bağlantısının en sık göz ardı edilen ama en sinsi arıza kaynaklarından biri, vida torkudur. Klemens vidaları yeterince sıkılmazsa, bağlantı noktasında temas direnci artar; bu nokta akım geçtikçe ısınır, ısındıkça oksitlenir ve oksitlendikçe direnci daha da artar. Bu kısır döngü, zamanla bağlantıyı kızdırır, klemens tablasını eritir ve sonunda sargı yangınına kadar gidebilir. Tersine, aşırı sıklan vida da iletkeni veya tablayı zedeleyebilir. Bu yüzden her klemens bağlantısı, üreticinin belirttiği tork değerine uygun sıkılmalıdır.

Sahada bu konuyu kontrol etmenin pratik bir yolu, termal kamerayla klemens kutusunu izlemektir. Diğer fazlara göre belirgin sıcak görünen bir bağlantı, gevşek veya oksitlenmiş bir vidaya işaret eder. Periyodik bakımda klemens torklarının yeniden kontrol edilmesi, özellikle titreşimli ortamlarda zorunludur; çünkü titreşim, en doğru sıkılmış vidayı bile zamanla gevşetebilir.

• Doğru tork: Üreticinin belirttiği değere göre, tork anahtarıyla sıkılmalıdır.
• İletken tipi: Alüminyum iletkenler bakıra göre daha çok "akma" yaptığından periyodik kontrol gerektirir.
• Pabuç kullanımı: Çok telli kablolarda kablo pabucu, temas yüzeyini artırarak güvenli bağlantı sağlar.

Sızdırmazlığı Tamamlayan Detaylar

Klemens kutusunun sızdırmazlığı tek bir parçaya değil, birbirini tamamlayan birkaç detaya bağlıdır. Kapak contası, rakorlar ve kör tapalar bir bütün oluşturur; bunlardan biri eksikse sistemin tamamı zayıflar. Açık sahada veya nemli ortamlarda çalışan motorlarda bu detaylar daha da kritik hale gelir; çünkü içeri giren her damla su, izolasyon direncini düşürerek sargıyı yavaş yavaş riske atar.

• Kapak contası: Yıpranmış, ezilmiş veya eksik conta, kapağı kapatsanız bile sızdırır. Düzenli kontrol edilmelidir.
• Kör tapa (blanking plug): Kullanılmayan her delik mutlaka kapatılmalı; aksi halde IP koruması anlamını yitirir.
• Vida torku: Kapak vidaları eşit ve yeterli torkta sıkılmalı; tek noktadan aşırı, diğerinden eksik sıkma contayı bozar.
• Kablo yarıçapı: Kablonun rakora keskin açıyla girmesi conta baskısını bozar; yumuşak bir kıvrım bırakılmalıdır.

Anti-Kondens ve Nefeslik

Nemin yoğun olduğu uygulamalarda, sadece sızdırmazlık yeterli olmayabilir; çünkü kutu içindeki hava da nem taşır. Bu durumda anti-kondens rezistansı kutu ve gövde içini birkaç derece sıcak tutarak yoğuşmayı önler. Alternatif veya tamamlayıcı olarak, kontrollü bir nefeslik/drenaj tapası birikmiş suyun dışarı atılmasını ve basıncın dengelenmesini sağlar. Hangi çözümün uygun olduğu, motorun çalışma ve durma rejimine bağlıdır.

Topraklama: İhmal Edilen Güvenlik Halkası

Klemens bağlantısının çoğu zaman gözden kaçan ama hayati bir parçası topraklamadır. Klemens kutusunda veya gövdede bulunan topraklama vidası, bir izolasyon arızası durumunda kaçak akımı güvenli biçimde toprağa yönlendirir ve hem operatörü hem ekipmanı korur. Topraklama iletkeni doğru kesitte seçilmeli ve bağlantısı korozyona karşı temiz tutulmalıdır. Topraklaması yapılmamış bir motor, izolasyon zayıfladığında gövdesinde tehlikeli gerilim taşıyabilir.

• Topraklama iletkeni faz iletkeniyle uyumlu kesitte seçilmelidir.
• Bağlantı noktası temiz, oksitsiz ve sıkı olmalıdır.
• Gövde üzerindeki harici topraklama noktası da kullanılmalıdır.

Montaj Sonrası Kontrol Listesi

Bağlantı tamamlandığında, motor enerjilendirilmeden önce yapılması gereken kontroller, ilerideki arızaların büyük bölümünü önler. Bu kontroller bir periyodik bakım takvimi içinde de tekrarlanmalıdır.

• Köprü plakaları doğru gerilime göre (Y/Δ) takılı mı?
• Klemens vidaları tork değerine uygun sıkılmış mı? (Gevşek bağlantı ısınma ve yanma yapar.)
• Tüm kablo girişlerinde rakor veya kör tapa var mı?
• Kutu kapağı contasıyla birlikte tam oturmuş mu?
• İzolasyon direnci (megger) ölçümü uygun değerde mi?

HEM Motor olarak, doğru motoru tedarik etmenin yanı sıra, sahada doğru bağlantı için teknik bilgi ve destek sunuyoruz. Ürün yelpazemiz ve mühendislik desteğimiz hakkında bilgi için ana sayfamızı ziyaret edebilirsiniz.

Sıkça Sorulan Sorular

PG mi metrik rakor mu kullanmalıyım?

İkisi de doğru kullanıldığında aynı sızdırmazlığı sağlar. Belirleyici olan, motorun klemens kutusundaki delik dişinin hangi standartta açıldığıdır. Yeni motorların çoğunda metrik (M20, M25 vb.) diş tercih edilir. Önemli olan, rakorun hem deliğe hem de kablo çapına tam uymasıdır.

Motoru yanlış köprülersem ne olur?

Yanlış köprüleme ciddi sonuçlar doğurur. Yıldız yerine üçgen bağlarsanız sargılara aşırı gerilim biner ve sargı kısa sürede yanabilir. Üçgen yerine yıldız bağlarsanız motor güç ve moment kaybeder, yükü kaldıramaz. Bu yüzden köprüleme her zaman şebeke gerilimi ve motor etiketine göre yapılmalıdır.

Klemens kutusunda neden su birikiyor?

Su birikmesinin başlıca nedeni, motorun ısınıp soğurken nefes alarak dışarıdaki nemli havayı içeri çekmesi ve bu nemin yoğuşmasıdır. Çözüm; doğru sızdırmazlık, kullanılmayan deliklerin kör tapayla kapatılması, gerekiyorsa nefeslik veya anti-kondens rezistansı kullanılması ve rakorların aşağı bakacak şekilde monte edilmesidir.
