Tesisinizdeki bir motoru daha verimli bir IE4 motorla değiştirmeyi düşündüğünüzde aklınıza ilk gelen soru çoğu zaman şudur: "Yeni motor mevcut makineme oturacak mı, yoksa mekanik bir tadilat mı gerekecek?" Bu endişe haklı ama büyük ölçüde gereksizdir. Çünkü elektrik motorlarının fiziksel boyutları, verim sınıfından bağımsız olarak IEC standardı tarafından belirlenir. Bu standart sayesinde gövde boyu, ayak deliği aralıkları ve mil çapı gibi temel mekanik ölçüler, motor IE2, IE3 ya da IE4 olsun değişmez.

Bu yazıda bilinçli olarak enerji kazancını değil, yalnızca mekanik uyumu ele alıyoruz. Yani gövde boyunun, ayak deliklerinin, mil çapının ve kablo girişinin mevcut motorla nasıl eşleştiğini inceliyoruz. Amacımız, retrofit yani mevcut motorun yenisiyle değiştirilmesi sürecinde sahada karşılaşabileceğiniz mekanik soruları baştan yanıtlamak ve geçişi planlı bir bakım penceresine sığdırmanızı sağlamaktır.

HEM Motor olarak 1979'dan bu yana sürdürdüğümüz tedarik deneyiminde gördüğümüz şudur: doğru bilgiyle hareket eden işletmeler için IE4'e geçiş çoğu zaman makinede hiçbir değişiklik gerektirmez. Aşağıda bunun teknik nedenlerini ve dikkat edilmesi gereken birkaç istisnayı açıklıyoruz.

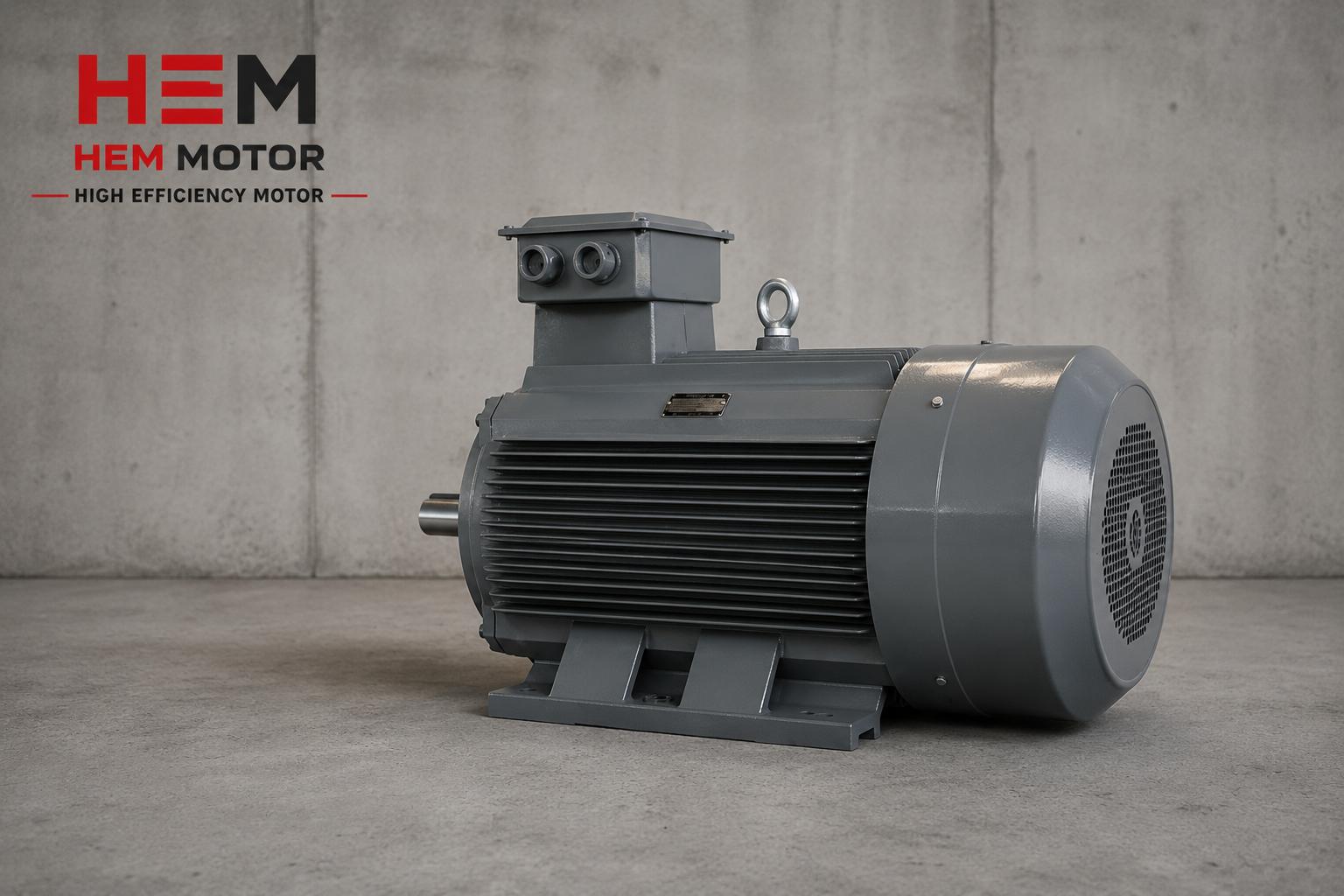

IE4 motorun gövde ayak ve mil ölçülerinin mevcut motora mekanik uyumu

IEC Standardı Boyutları Verimden Bağımsız Tutar

Elektrik motorlarının mekanik boyutlandırması, uluslararası IEC 60072 standardına dayanır. Bu standart, her gövde boyu (frame size) için ayak deliği konumlarını, mil çapını, mil uzunluğunu ve montaj ölçülerini tanımlar. Örneğin bir 132M gövde boyu, üretici ve verim sınıfı ne olursa olsun aynı ayak deliği aralıklarına ve aynı mil merkez yüksekliğine sahiptir.

Bu standardizasyonun pratik anlamı çok güçlüdür: bir IE3 motoru aynı gövde boyundaki bir IE4 motorla değiştirdiğinizde, motor zemine, kaplinine ve kayış-kasnak sistemine birebir oturur. Verim sınıfı motorun içindeki sargı ve manyetik tasarımla ilgilidir; bu, dışarıdaki montaj boyutlarını değiştirmez.

Standardın Sabit Tuttuğu Temel Ölçüler

  • Mil merkez yüksekliği: Mil ekseninin ayak tabanına olan mesafesi (örneğin 132 mm).
  • Ayak deliği aralıkları: Boyuna ve enine delik mesafeleri, cıvata deseni.
  • Mil çapı ve uzunluğu: Kaplin veya kasnağın oturduğu uç boyutları.
  • Kama yuvası ölçüleri: Mil üzerindeki kama genişliği ve derinliği.
  • Flanş ölçüleri: Flanşlı montajlarda delik deseni ve sentraj çapı.

Mil bağlantısının doğru eşleşmesi kritik olduğu için, kaplin ve kasnak uyumunu netleştirmek isterseniz motor mil çapı, kama ve kaplin ölçüleri rehberimiz ayrıntılı bir referans sunar.

Mekanik Uyum: Pratikte Neler Kontrol Edilmeli?

Standart birçok şeyi garanti etse de, sahada her zaman birkaç noktayı doğrulamak iyi bir mühendislik pratiğidir. IE4'e geçişte mekanik uyumu dört başlık altında incelemek mantıklıdır: gövde boyu, ayak deliği, mil çapı ve kablo girişi.

Gövde Boyu

Mevcut motorunuzun gövde boyunu (örneğin 90L, 112M, 160L) etiketinden okuyun. Aynı gövde boyundaki bir IE4 motor, montaj açısından eşdeğerdir. Tek dikkat edilmesi gereken nokta, bazı durumlarda IE4 motorun aynı güçte bir IE2 motora göre biraz daha uzun gövdeye sahip olabilmesidir; bu da motorun toplam boyunu (uzunluğunu) birkaç santimetre etkileyebilir. Zemin ankraj deliği konumları değişmez, ancak motor arkasında yeterli boşluk olduğunu teyit etmek faydalıdır.

Ayak Deliği

Ayak deliklerinin konumu ve cıvata çapı standartla sabittir. Aynı gövde boyu seçildiğinde mevcut ankraj deliklerini hiç değiştirmeden yeni motoru cıvatalayabilirsiniz. Bu, retrofitin en sorunsuz tarafıdır.

Mil Çapı ve Kama

Mil çapı ve kama ölçüleri de gövde boyuna bağlı standart değerlerdir. Bu nedenle mevcut kaplininiz veya kasnağınız genellikle yeni motorun miline birebir geçer. Yine de eski bir motorda mil aşınması veya özel bir kaplin uygulaması varsa, mil uç boyutlarını ölçerek doğrulamak gerekir.

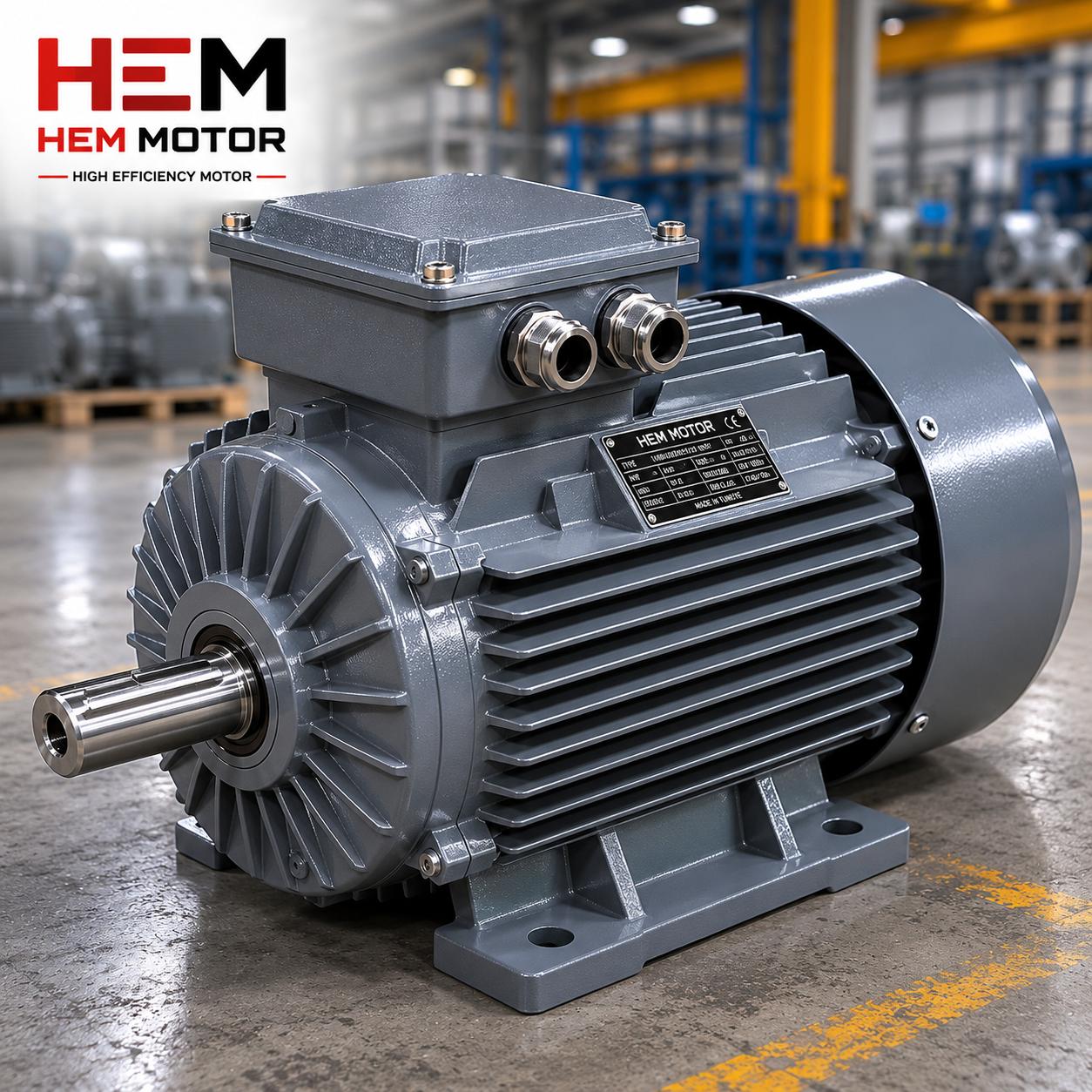

IE4 motor klemens kutusu kablo girişi ve ayak deliği montaj detayı

Kablo Girişi ve Klemens Kutusu

Klemens kutusunun konumu ve kablo rakor girişi, montaj sırasında dikkat edilmesi gereken son mekanik unsurdur. Çoğu standart motorda klemens kutusu üstte yer alır ve giriş yönü saha ihtiyacına göre döndürülebilir. Mevcut kablo güzergahınızla yeni motorun giriş yönünün uyumlu olduğunu kontrol etmek, devreye almayı hızlandırır. Klemens bağlantı detayları için klemens ve kablo bağlantısı rehberimize göz atabilirsiniz.

Dikkat Edilmesi Gereken İstisnalar

"Çoğu retrofitte birebir oturur" derken, geçişin neredeyse her zaman sorunsuz olduğunu kastediyoruz; ancak küçük bir azınlıkta planlama gerektiren durumlar vardır. Bu istisnaları baştan bilmek, sürpriz yaşamamanızı sağlar.

  • Toplam motor uzunluğu: Bazı IE4 modeller manyetik malzeme miktarı arttığı için biraz daha uzun olabilir; dar kabinlerde bu önceden ölçülmelidir.
  • Ağırlık farkı: Daha fazla bakır ve sac kullanımı motoru bir miktar ağırlaştırabilir; taşıma ve kaldırma planı buna göre yapılır.
  • Soğutma fanı boyutu: Verim için optimize edilmiş fan tasarımı, motor kuyruk boşluğunu etkileyebilir.
  • Özel mil uçları: Standart dışı, özel imalat mil uçlarına sahip eski motorlarda mil ölçüsü ayrıca doğrulanmalıdır.

Bu istisnalar nadiren yaşanır ve çoğu, basit bir ön ölçümle giderilir. Verim için optimize edilmiş soğutma tasarımının ayrıntılarını merak ediyorsanız IE4 motor soğutma ve fan tasarımı yazımız konuyu derinlemesine açıklar.

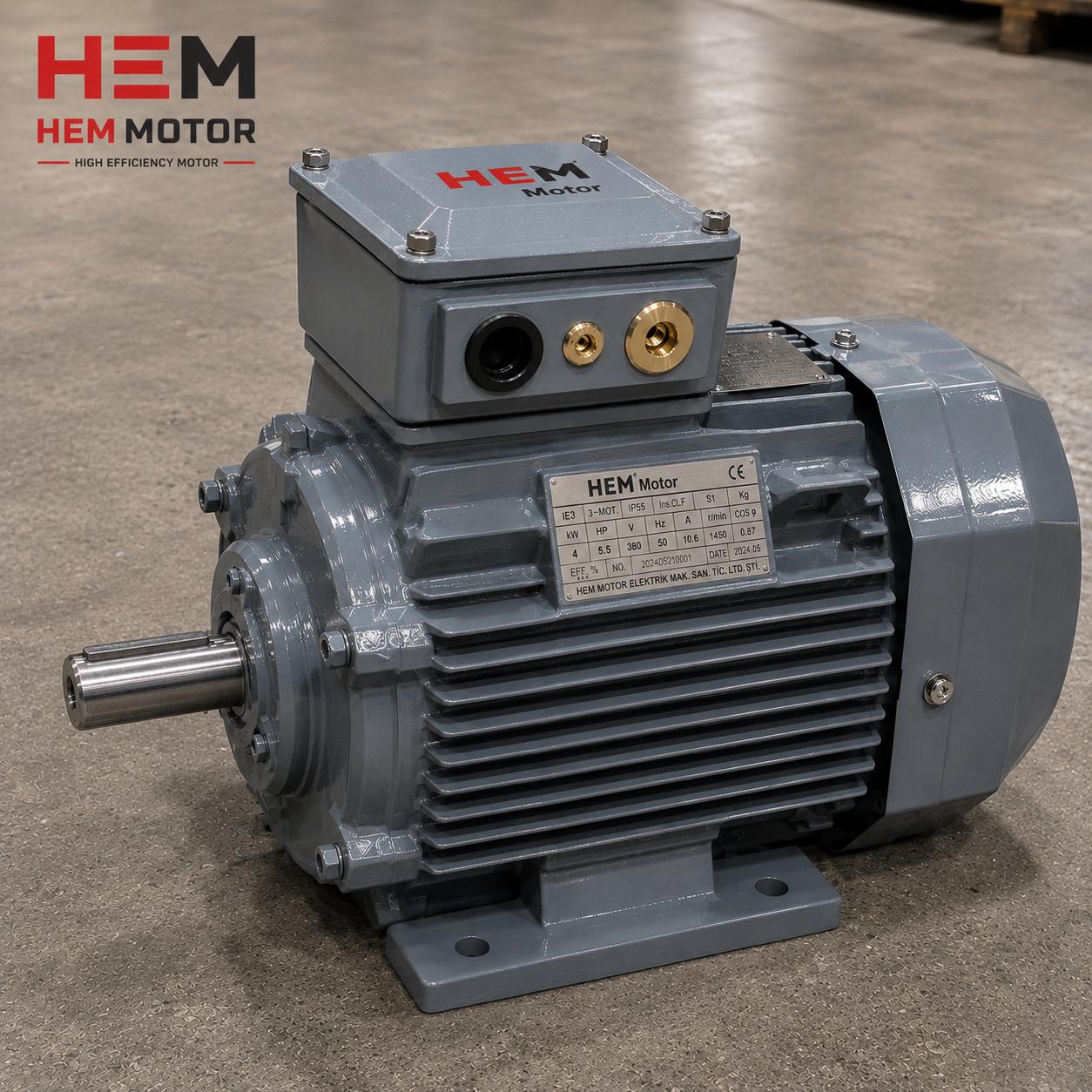

Planlı Bir Bakım Penceresinde Geçiş

Doğru bilgiyle hareket ettiğinizde IE4'e geçiş, üretimi uzun süre durdurmadan, planlı bir bakım penceresinde gerçekleştirilebilir. Eski motoru sökmek, ankraj deliklerine dokunmadan yeni motoru yerine oturtmak, kaplini takmak ve elektrik bağlantısını yapmak çoğu tesiste birkaç saatlik bir iştir. Mekanik uyum standart tarafından garanti edildiği için bu süre öngörülebilir kalır.

HEM Motor olarak, mevcut motorunuzun etiket bilgilerinden hareketle birebir eşdeğer bir IE4 motoru hızlı biçimde tedarik ediyoruz. Doğru gövde boyu, doğru montaj tipi ve doğru mil ölçüsüyle gelen bir motor, sahada hiçbir tadilat gerektirmeden devreye girer. Geçiş sürecinizi planlamak ve doğru eşdeğer ürünü belirlemek için ana sayfamız üzerinden bizimle iletişime geçebilirsiniz.

Sıkça Sorulan Sorular

IE4 motor mevcut IE2 ya da IE3 motorumun yerine birebir oturur mu?

Evet, çoğu durumda birebir oturur. IEC 60072 standardı gövde boyu, ayak deliği aralıkları ve mil çapı gibi mekanik ölçüleri verim sınıfından bağımsız olarak sabit tutar. Aynı gövde boyunu seçtiğinizde motor zemine, kaplinine ve kasnağına değişiklik gerektirmeden yerleşir. Yalnızca toplam motor uzunluğu bazı modellerde biraz farklı olabilir.

Geçiş sırasında zemin ankraj deliklerini yeniden açmam gerekir mi?

Hayır. Ayak deliği konumları standartla belirlendiği için, aynı gövde boyundaki bir IE4 motor mevcut ankraj deliklerine cıvatalanır. Delik açma veya kaynak gibi bir tadilata gerek kalmaz. Bu, retrofitin en kolay ve en güvenilir tarafıdır.

Geçiş üretimi ne kadar durdurur?

Mekanik uyum standart tarafından garanti edildiği için işlem öngörülebilir ve hızlıdır. Eski motoru sökmek, yenisini takmak, kaplini bağlamak ve elektrik bağlantısını tamamlamak çoğu tesiste birkaç saatlik bir bakım penceresine sığar. Doğru eşdeğer motor önceden tedarik edildiğinde plansız bir duruş yaşanmaz.
