Bir motor arızalandığında ya da modernizasyon kapsamında daha verimli bir modelle değiştirilmek istendiğinde, akla ilk gelen soru şudur: "Aynı markayı bulamazsam ne yapacağım?" İyi haber, elektrik motorlarının uluslararası bir standarda göre üretiliyor olmasıdır. Bu standart sayesinde, motorun markası farklı olsa bile, doğru ölçülere sahip bir muadil seçmek tamamen mümkündür. Özellikle yüksek verimli bir IE4 motoru bir başka IE4 muadiliyle değiştirilirken, belirleyici olan markadan çok, mekanik bağlantı ölçülerinin ve elektriksel değerlerin birebir tutmasıdır.

Bu rehberde, IEC standardının muadil seçimini nasıl mümkün kıldığını, hangi ölçülerin eşleşmesi gerektiğini ve kâğıt üzerinde doğru görünen bir muadilin sahada neden yine de oturmayabileceğini ele alıyoruz. Amacımız, bir motor değişimi yaparken doğru eşdeğer ürünü güvenle seçebilmeniz için gereken tüm kriterleri net biçimde ortaya koymaktır.

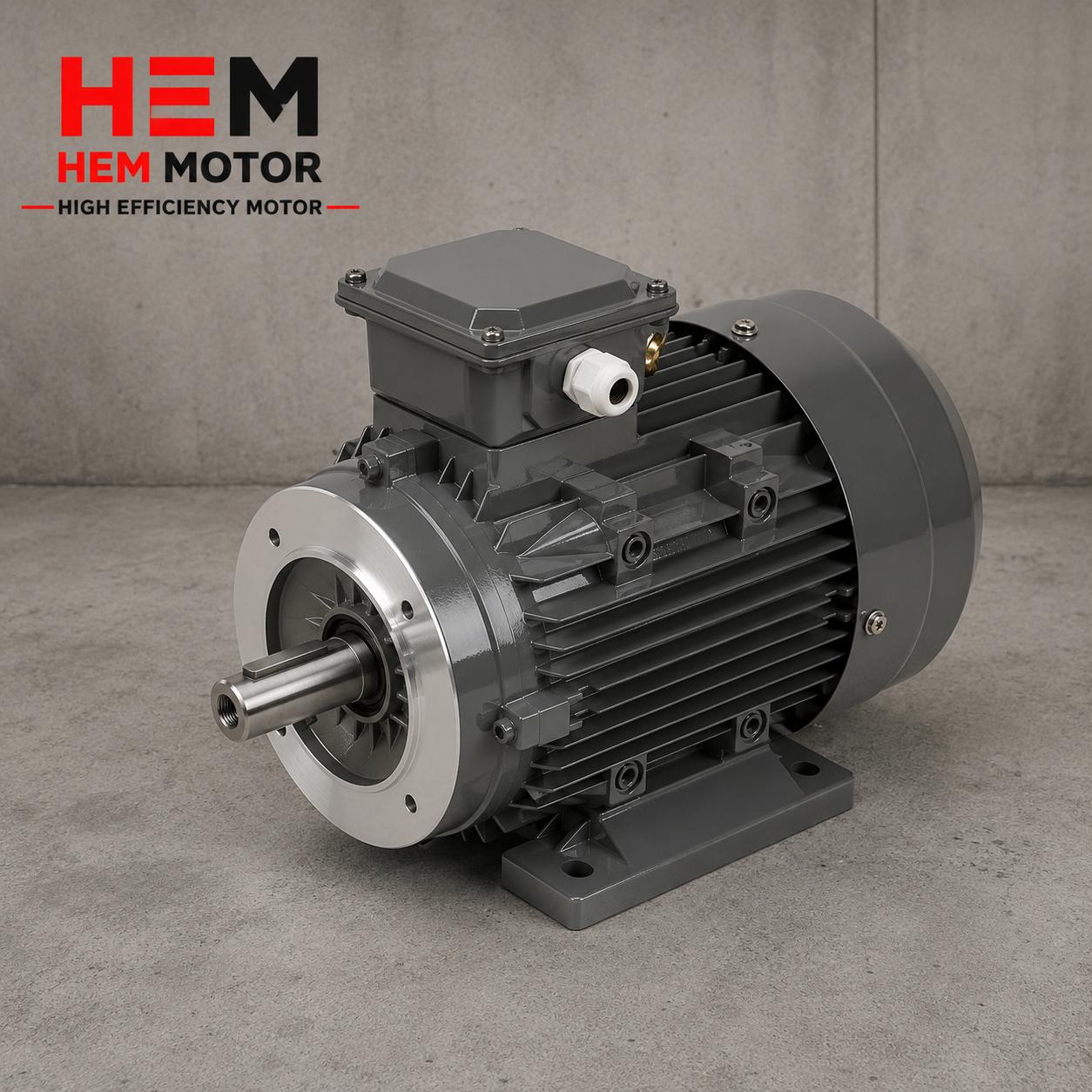

IE4 motor muadil eşdeğer seçim ve IEC bağlantı ölçüleri

IEC Standardı: Muadil Seçimini Mümkün Kılan Çatı

Elektrik motorları, dünya genelinde büyük ölçüde IEC (International Electrotechnical Commission) standardına göre üretilir. Bu standart, motorun fiziksel ölçülerini, montaj arayüzlerini ve performans tanımlarını belirler. IEC sayesinde, bir üreticinin 132 gövde boyundaki bir motoruyla, başka bir üreticinin aynı gövde boyundaki motoru, montaj açısından birbirinin yerine geçebilir.

Bu standardizasyon, muadil seçiminin temelidir. Eğer iki motorun gücü, devri ve IEC bağlantı ölçüleri aynıysa, marka farkı çoğu uygulamada bir engel değildir. Bu, hem arıza durumunda hızlı ikame imkânı sunar hem de tedarik esnekliği sağlar; tek bir markaya bağımlı kalmazsınız.

Doğru Muadil İçin Eşleşmesi Gereken Değerler

Bir IE4 motoru muadiliyle değiştirirken, hem elektriksel hem mekanik değerlerin uyumlu olması gerekir. Bunları iki grupta inceleyelim.

Elektriksel Değerler

  • Güç (kW): Yeni motorun anma gücü, değiştirilen motorla aynı olmalıdır. Daha düşük güç yetersiz kalır, gereksiz yere yüksek güç ise enerji ve maliyet israfıdır.
  • Devir / Kutup Sayısı: Devir, makinenizin çalışma hızını belirler. 4 kutuplu bir motorun yerine 2 kutuplu bir motor takmak, uygulamanın hızını ikiye katlar; bu nedenle kutup sayısı mutlaka aynı olmalıdır.
  • Gerilim ve Frekans: Şebeke gerilimi ve frekansıyla uyumlu olmalıdır.
  • Verim Sınıfı: IE4 bir motoru değiştiriyorsanız, verim avantajını korumak için yine IE4 (ya da en azından IE3) bir muadil seçmek mantıklıdır.

Mekanik Bağlantı Ölçüleri

Asıl kritik nokta burasıdır. Elektriksel değerler tutsa bile, mekanik ölçüler uymazsa motor makineye fiziksel olarak takılamaz.

  • Gövde (Frame) Boyu: IEC frame numarası (80, 90, 100, 112, 132, 160, 180, 200...) motorun mil yüksekliğini ve genel ölçülerini belirler. Aynı frame boyu, motorların boyutsal olarak uyumlu olduğunu gösterir.
  • Montaj Tipi: B3 (ayaklı), B5 (büyük flanşlı), B14 (küçük flanşlı) gibi montaj tipleri, motorun makineye nasıl bağlanacağını tanımlar. Muadilin montaj tipi, mevcut motorla aynı olmalıdır.
  • Mil Çapı ve Uzunluğu: Motor milinin çapı ve uzunluğu, kaplin, kasnak veya dişli ile uyumlu olmalıdır. Yanlış mil çapı, tahrik elemanının takılamaması demektir.
  • Flanş Ölçüleri: Flanşlı motorlarda flanş çapı, delik dairesi ve cıvata delikleri birebir tutmalıdır.

IEC frame gövde boyu montaj tipi B3 B5 mil çapı muadil motor

IEC Frame Boyları ve Montaj Tipleri

IEC frame sistemi, motorun mil ekseninin ayağa olan yüksekliğini (mil yüksekliği) milimetre cinsinden temel alır. Örneğin 132 frame, mil yüksekliği 132 mm olan bir motoru ifade eder. Bu sistem sayesinde, dünyanın herhangi bir yerinde üretilmiş aynı frame boyundaki iki motor, montaj ölçüleri açısından birbirine son derece yakındır.

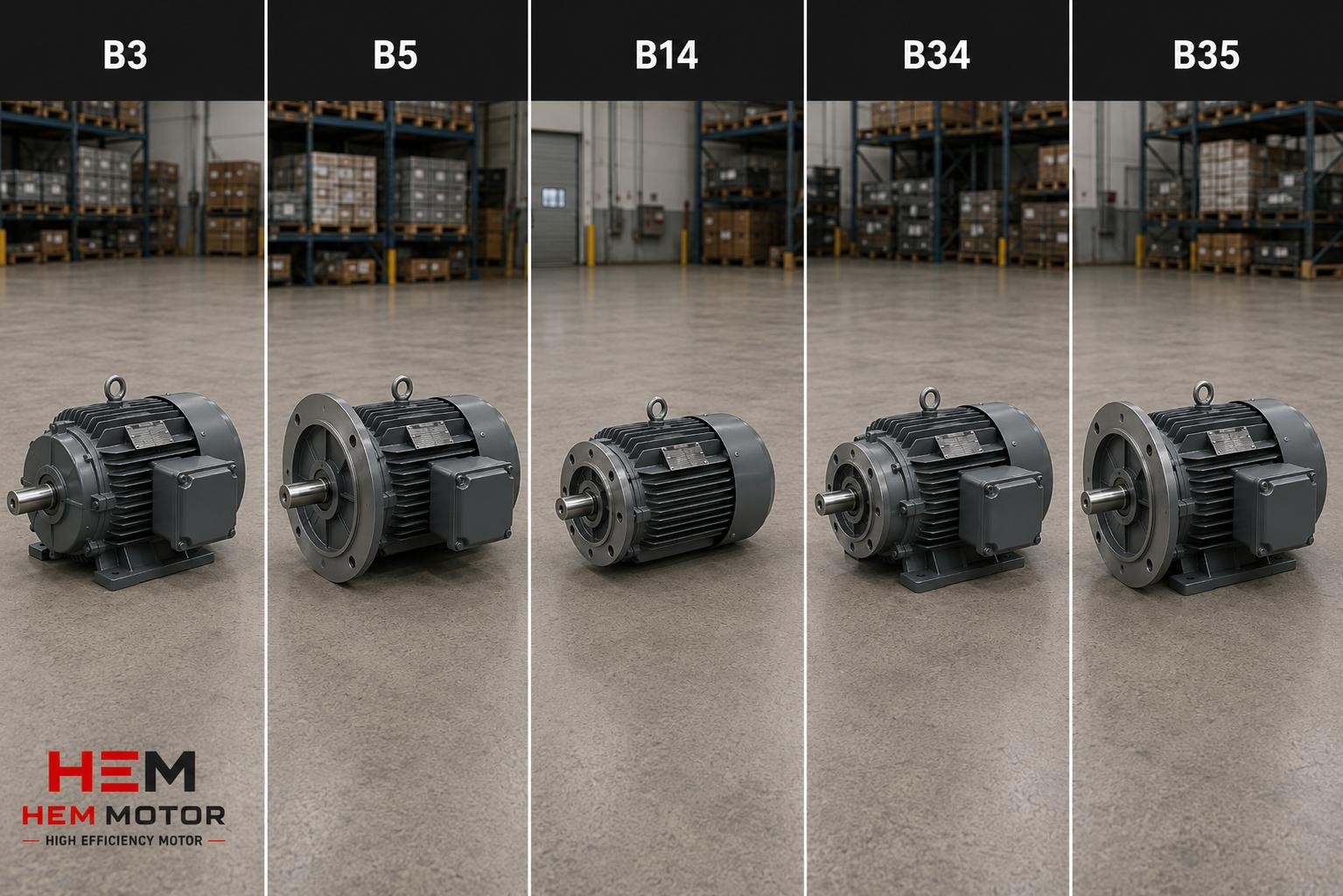

Montaj tiplerinin doğru anlaşılması da kritiktir. B3 ayaklı motorlar, gövdelerindeki ayaklarla bir zemine ya da konsola cıvatalanır. B5 ve B14 flanşlı motorlar ise ön taraflarındaki flanşla doğrudan makineye bağlanır; B5 büyük flanş, B14 ise daha küçük flanş kullanır. Bazı motorlar hem ayaklı hem flanşlı (B35) olabilir. Muadil seçerken, mevcut motorun montaj tipini doğru tespit etmek, sahadaki uyumun ön koşuludur.

Kâğıtta Doğru, Sahada Yanlış: Dikkat Edilmesi Gerekenler

Bazen bir muadil, güç ve devir açısından kâğıt üzerinde tam uyumlu görünür ama sahada makineye oturmaz. Bunun nedeni genellikle gözden kaçan mekanik bir detaydır:

  • Mil çapı farkı: Aynı frame boyunda bile, özel uygulamalarda mil çapı farklı olabilir. Kaplin ya da kasnak uymazsa motor kullanılamaz.
  • Flanş tipi karışıklığı: B5 yerine B14 flanşlı bir motor, delik dairesi farklı olduğu için makineye cıvatalanamaz.
  • Klemens kutusu yönü: Bazı dar montajlarda klemens kutusunun konumu kablolamayı zorlaştırabilir.
  • Toplam uzunluk: Aynı güçte farklı tasarımlar, motorun toplam boyunu değiştirebilir ve dar bir montaj alanında sorun çıkarabilir.

Bu yüzden bir muadil seçerken yalnızca güç ve devre bakmak yeterli değildir; mevcut motorun etiketini ve mümkünse ölçülerini eksiksiz iletmek, doğru ikamenin anahtarıdır.

Doğru Muadili Tedarik Etmek

Bir IE4 muadili sipariş ederken tedarikçinize şu bilgileri eksiksiz iletmelisiniz: güç (kW), devir/kutup sayısı, gerilim ve frekans, verim sınıfı, IEC frame boyu, montaj tipi (B3/B5/B14), mil çapı ve uzunluğu, flanş ölçüleri ve uygulama bilgisi. Bu netlikteki bir talep, hem doğru ürünün gelmesini garantiler hem de tedarik sürecini hızlandırır. Güncel elektrik motoru fiyatları ve muadil stok durumu için bu değerleri netleştirip teklif istemeniz en sağlıklı yoldur.

Stok ve tedarik açısından, doğru IEC ölçülerine sahip bir muadili önceden belirlemek, özellikle acil ikame durumlarında üretim kaybını ortadan kaldırır. Geniş ürün yelpazesi için IE3 elektrik motoru ve trifaze elektrik motoru seçeneklerini de değerlendirebilirsiniz.

Verim Sınıfını Korumanın Önemi: Neden IE4 Muadili Tercih Edilmeli?

Bir IE4 motoru değiştirirken yalnızca mekanik uyumu düşünmek yeterli değildir; verim sınıfını korumak da en az o kadar önemlidir. IE4 (süper premium verim) motorlar, IE3'e göre daha az enerji kaybeder. Sürekli çalışan bir uygulamada bu fark, yıllar içinde ciddi bir enerji maliyetine dönüşür. Bu yüzden yüksek verimli bir motoru daha düşük verim sınıfı bir muadille değiştirmek, ilk bakışta uygun görünse de uzun vadede enerji faturasını artırır.

Verim sınıfını korumanın bir diğer faydası da çalışma sıcaklığıdır. Yüksek verimli bir motor, aynı yükte daha az kayıp ürettiği için daha düşük sıcaklıkta çalışır. Bu, hem sargı izolasyonunun hem de rulmanların ömrünü uzatır. Yani IE4 bir muadil seçmek, yalnızca enerji tasarrufu değil, aynı zamanda daha uzun ömür ve daha az arıza anlamına gelir. Tedarik kararını verirken, başlangıç maliyeti kadar ömür boyu toplam maliyeti de göz önünde bulundurmak en doğru yaklaşımdır.

Frekans Konvertörü ile Çalışan Motorlarda Muadil Seçimi

Eğer değiştirilecek motor bir frekans konvertörü (sürücü) ile çalışıyorsa, muadil seçiminde ek bir kritere dikkat etmek gerekir: motorun sürücü uyumlu (inverter duty) olması. Frekans konvertörü, sargı izolasyonu üzerinde ek gerilim darbeleri oluşturur; bu nedenle sürücüyle çalışacak bir motorun izolasyon sınıfı ve sargı yapısı buna uygun olmalıdır. Değişken hızlı uygulamalarda doğru muadili seçmek, hem performansı hem de motor ömrünü korur.

Stok ve Acil İkamede Muadilin Rolü

Bir üretim hattında motor arızalandığında, en pahalı kalem genellikle motorun kendisi değil, duran üretimdir. Tam da bu noktada muadil esnekliği devreye girer. Orijinal markanın stokta olmadığı ya da temininin uzun sürdüğü durumlarda, IEC standardına uygun bir muadil sayesinde hat çok daha hızlı yeniden çalıştırılabilir. Bu yüzden tek bir markaya bağımlı kalmak yerine, kritik motorların IEC ölçülerini bilmek ve uygun muadilleri önceden belirlemek stratejik bir avantajdır.

Kritik bir motorun yedeğini ya da uygun muadilini stokta bulundurmak, arıza anında saatlerce hatta günlerce süren bekleyişi ortadan kaldırır. Doğru IEC frame boyu, montaj tipi ve mil ölçüleriyle tanımlanmış bir muadil, raftan alınıp doğrudan devreye alınabilir. Bu, hem üretim sürekliliğini korur hem de plansız duruşun yarattığı dolaylı maliyetleri en aza indirir.

Muadil Seçiminde Adım Adım Kontrol Listesi

Doğru bir muadil belirlemek için aşağıdaki sırayı izlemek, hataları en aza indirir:

  • 1. Adım: Mevcut motorun etiketini eksiksiz okuyun (güç, devir, gerilim, verim sınıfı).
  • 2. Adım: IEC frame boyunu ve montaj tipini (B3/B5/B14) belirleyin.
  • 3. Adım: Mil çapı, mil uzunluğu ve flanş ölçülerini ölçün ya da etiketten/kataloğdan teyit edin.
  • 4. Adım: Bu değerleri tedarikçinize ileterek birebir uyumlu bir muadil talep edin.

Sıkça Sorulan Sorular

Farklı markadaki bir motoru muadil olarak güvenle kullanabilir miyim?

Evet. Elektrik motorları IEC standardına göre üretildiği için, güç, devir, frame boyu, montaj tipi ve mil ölçüleri tuttuğunda farklı marka bir motor birebir muadil olarak kullanılabilir. Önemli olan markanın kendisi değil, elektriksel ve mekanik ölçülerin eşleşmesidir.

Aynı güç ve devirdeki bir motor neden makineme oturmadı?

Büyük olasılıkla mekanik bir ölçü farklıdır. En sık karşılaşılan nedenler mil çapı farkı, yanlış montaj tipi (B5 yerine B14 gibi) veya flanş delik dairesinin uymamasıdır. Güç ve devir kâğıtta tutsa da, bu mekanik ölçüler eşleşmezse motor fiziksel olarak takılamaz.

IE4 motoru IE3 muadiliyle değiştirebilir miyim?

Mekanik ölçüler ve elektriksel değerler tuttuğu sürece teknik olarak mümkündür; ancak verim sınıfı düşeceği için enerji avantajının bir kısmını kaybedersiniz. Sürekli çalışan uygulamalarda, verim avantajını korumak için yine IE4 bir muadil tercih etmek daha doğrudur.
